Характеристики
Типы
- ТипAV: прихват-вилка с двумя фланцевыми шайбами
- Тип CV: швеллерный вариант с двумя фланцевыми шайбами и GN 708.1 шпиндельным узлом
- Тип EV: Цельный прихват с зажимом
Детали из листового металла
Закалённая сталь С10, оцинкованная, глубокой пассивации
Все подвижные части
смазаны специальной смазкой
Рукоятка
Твёрдый маслостойкий пластик, цвет красный
Spindle assembly GN 708.1, Тип A
- Резиновый наконечник, по Шору А 85
Информация

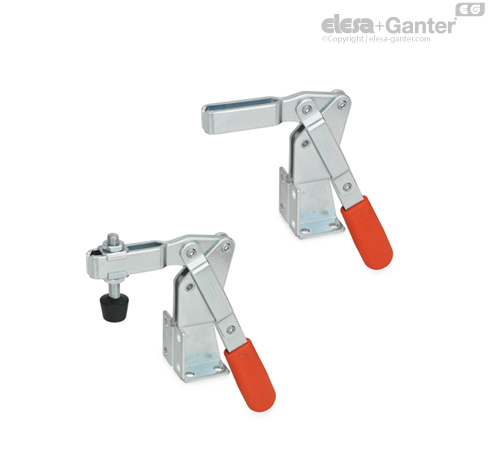

Вертикальные шарнирные зажимы GN 812 работают по правилу изгиба: рычаг и прижимная планка перемещаются в одном направлении. Они могут быть установлены в двух плоскостях с помощью двойного фланцевого монтажного основания и требуют меньшего пространства для зажимного действия, так как прихват и рычаг управления перемещаются в противоположных направлениях.
Вместе с вертикальными шарнирными зажимами в виде прихвата-вилки с двумя фланцевыми шайбами (тип AV) могут использоваться специальные зажимные винты. Шпиндельный узел с наконечником из неопреновой резины также входит в комплект поставки типа CV.
В версии типа EV можно использовать сварку зажима, на котором затем можно разместить прикладной компонент специального фиксирующего крепления, а также можно использовать штифт в сочетании с зажимными креплениями GN 809 для фиксации заготовки на месте.
