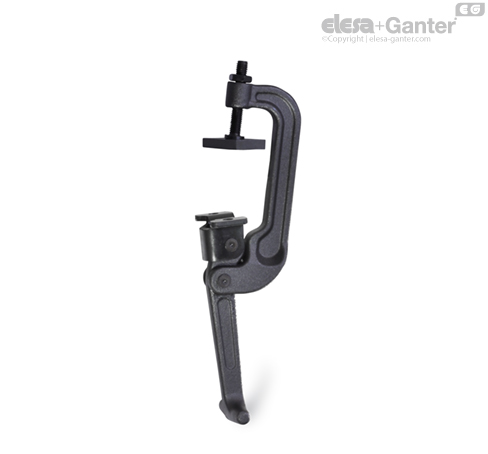

GN 855

Крепёжные скобы

Крепёжные скобы GN 855 обладают сверхпрочной, надёжной и компактной конструкцией, что позволяет использовать их в суровых и жёстких условиях, например, при воздействии высоких температур, пыли, тумана и т. д.

Как правило, струбцины устанавливаются и фиксируются в зажимной точке. Поставляемая неприкреплённой, контрплита имеет шаровую опору и предназначена для крепления к подлежащей зажиму противоположной детали. В соединении с шариковым болтом эта конфигурация обеспечивает точное позиционирование задвижного зажима.

Если контрплита не крепится на подлежащей зажиму противоположной детали, в качестве альтернативы вместо неё может использоваться зажимная скоба для удержания GN 802 шпиндельных узлов шарнирного прихвата, которые имеют несущую поверхность маятникового типа.



Поместите детали, подлежащие зажиму, в зажимное положение, например, закройте крышку или поместите деталь, подлежащую зажиму, сверху.

Затем переместите зажимную скобу и ручку управления

Теперь переместите зажимную скобу вперед таким образом, чтобы зажимной болт расположился в шаровой опоре контрплиты.

Перемещайте ручку управления вниз до тех пор, пока сила зажима не выйдет за пределы мертвой точки.

В закрытом положении зажимная скоба самостоятельно занимает свое положение
