Характеристики
Компоненты из листового металла, стали с поверхностной закалкой
Чернёная
Цапфа и заклёпки стальные
закалённая отшлифованная сталь
Все подвижные части
смазаны специальной смазкой
Информация

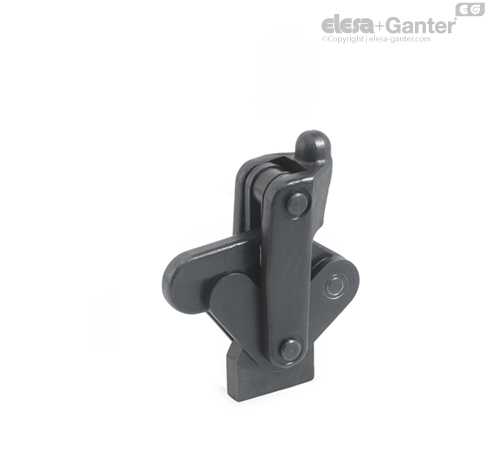

Модули коленчатого рычага GN 810.13 имеют характеристики и свойства, идентичные Longlife GN 810.10/ GN 810.11 прижимы и зажимные устройства. Прихваты изготовлены объёмной штамповкой, остальные компоненты из листовой стали были усилены, цапфы и оси закалены и отшлифованы.
По этой причине модули коленчатого рычага подходят для областей применения, в которых возникают значительные усилия и в которых требуется долгий срок службы.
Всесторонние испытания продемонстрировали, что безотказное функционирование (под нагрузкой) обеспечивается и после миллиона зажимных циклов.
Эти модули коленчатого рычага позволяют отрегулировать размер и положение рычага и прихватов в соответствии с конкретным рассматриваемым видом применения. Имеющийся модуль приварен.
Аксессуары для модулей коленчатого рычага
для сварки, для GN 810.12 и GN 810.13
| Ручки |
| Размер модуля | b1 | b2 | b3 | d1 | d2 | h | t | Кодовый номер |
| 220 | 22 | 13 | 5 | - | - | 60 | 55 | GN 810.15-220 |
| 440 | 31 | 20 | 8 | - | - | 86 | 77 | GN 810.15-440 |
| 850 | - | - | - | 30 | 22 | 119 | 112 | GN 810.15-850 |
| 1540 | - | - | - | 34 | 25 | 119 | 112 | GN 810.15-1540 |
| Рычаги |
| Размер модуля | b | d | Длина l | s | Кодовый номер |
| 220 | 13 | - | 60 | 5 | GN 810.16-220 |
| 440 | 20 | - | 90 | 8 | GN 810.16-440 |
| 850 | - | 22 | 122 | - | GN 810.16-850 |
| 1540 | - | 25 | 138 | - | GN 810.16-1540 |
| Удлинения прихвата |
| Размер модуля | b1 | b2 | h | Длина l | Кодовый номер |
| 220 | 10 | 6 | 16 | 15.5 | GN 810.17-220 |
| 440 | 15 | 10 | 24 | 16 | GN 810.17-440 |
| 850 | 20 | 12 | 30 | 22.1 | GN 810.17-850 |
| 1540 | 25 | 16.2 | 35 | 23.5 | GN 810.17-1540 |
| Втулки |
| Размер модуля | d1 | d2 | Длина l | Кодовый номер |
| 220 | 13 | 6.5 | 16 | GN 810.18-220 |
| 440 | 20 | 10.5 | 24 | GN 810.18-440 |
| 850 | 24 | 12.5 | 30 | GN 810.18-850 |
| 1540 | 32 | 16.5 | 35 | GN 810.18-1540 |
| Опорные пластины |
| Размер модуля | d | l1 | l2 | m1 | m2 | s | Кодовый номер |
| 220 | 6.5 | 48 | 36 | 32 | 20 | 6 | GN 810.19-220 |
| 440 | 8.5 | 65 | 54 | 45 | 30 | 8 | GN 810.19-440 |
| 850 | 10.5 | 75 | 75 | 55 | 55 | 10 | GN 810.19-850 |
| 1540 | 12.5 | 100 | 90 | 65 | 65 | 10 | GN 810.19-1540 |
