Характеристики
Типы
- Тип AVF: вилочный прихват с двумя фланцевыми шайбами
- Тип CVF: вилочный прихват с двумя фланцевыми шайбами и нажимным винтом GN 708.1
- Тип EVF: цельнолитой прихват со скобой для сварки
Детали из листового металла
Науглероженная сталь С10
Оцинкованный, синий пассивированный
Все подвижные части
смазаны специальной смазкой
Цельнолитая формованная пластиковая втулка ручки
красный цвет, маслостойкий
Нажимной винт GN 708.1, Тип A
- Оцинкованная сталь, с голубой пассивацией
- Резиновый наконечник, по Шору А 85
Информация

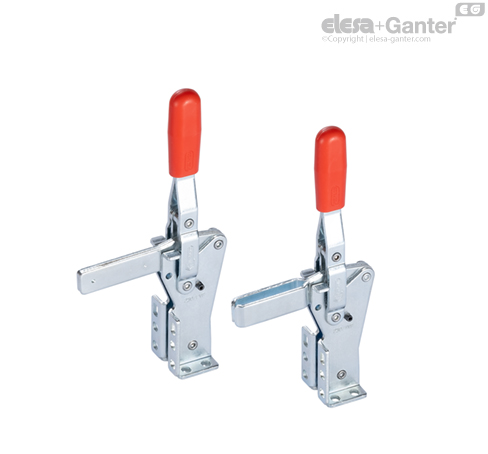

Зажимы шарнирно-рычажные GN 812.1 работают по правилу изгиба: рычаг и прижимная планка перемещаются в одном направлении. В зажатом положении рычаг управления находится в вертикальном положении.
С помощью двойной фланцевой монтажной опоры они могут устанавливаться в двух плоскостях и требуют меньше пространства для зажимного действия.
В переключаемых зажимах с вилочным прихватом с двумя фланцевыми шайбами (тип AVF) может быть предусмотрено использование специального нажимного винта. В тип CVF также входит нажимной винт с наконечником из неопренового каучука.
Вариант типа F может использоваться или путём приваривания прихвата, на котором затем можно разместить зависящий от области применения прижимной крепёжный элемент, или путём использования планки в сочетании с GN 809 рукоятки для нажимных винтов для фиксации заготовки.
