Характеристики
Тип
- Тип EPV: цельнолитой прихват со скобой для сварки
Обозначение
- Кодирование M: Магнитный поршень
Корпус
литая сталь
чёрный цвет, лакированный
Другие компоненты
Сталь St 60
Оцинкованный, синий пассивированный
Цапфы
Науглероженная сталь
Воздушный цилиндр двойного действия
Макс. давление 6 бар
Все подвижные части
смазаны специальной смазкой
Цельнолитая формованная пластиковая втулка ручки
красный цвет, маслостойкий
Информация

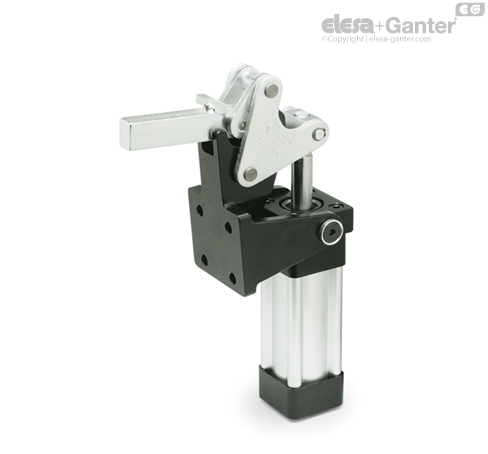

Прижимы и зажимные устройства GN 861 разработаны с учётом простоты демонтажа. Цапфы фиксируются с помощью стопорных колец в осевом направлении. Это позволяет модифицировать прихват после его демонтажа для приспособления под любое специальное применение.
Для продления срока службы механических деталей, а также воздушных цилиндров рабочее давление не должно превышать 6 бар, и установка для поддержания сжатого воздуха должна быть установлена на восходящем потоке.
Прижимы и зажимные устройства GN 861 оснащены магнитным поршнем. Во взаимодействии с датчиками GN 3380, можно определить конечное положение, например, для реализации управления оборудованием.
