Характеристики
Типы
- Тип APV: прихват с регулировочным отверстием и двумя шайбами с фланцами
- Тип CPV: прихват с регулировочным отверстием и двумя шайбами с фланцами, GN 708.1 шпиндельным узлом
- Тип EPV: прихват со втулкой
Обозначение
Кодирование M: Магнитный поршень
Основа
Сталь, фосфатированная
Цапфы/втулки подшипника
Сталь
закалённая отшлифованная сталь
Воздушный цилиндр двойного действия
с регулируемой амортизацией в конечном положении
Макс. давление 6 бар
Все подвижные части
смазаны специальной смазкой
- Резиновый наконечник, по Шору А 85
Информация

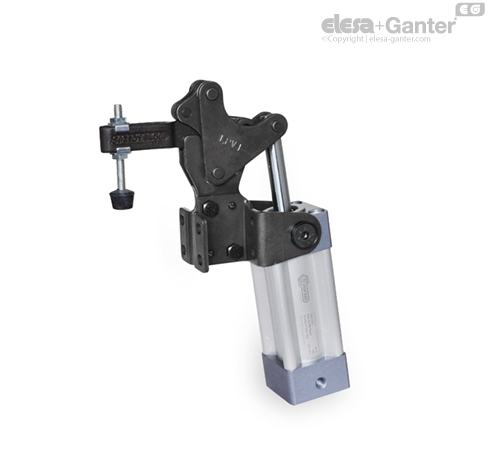

Шарнирно-рычажные фиксаторы типа «Longlife» GN 962 имеют усиленный корпус, а также закаленные и шлифованные цапфы/втулки подшипника. Благодаря этому фиксаторы могут использоваться в условиях, когда возникает значительное усилие и требуется обеспечение длительного срока службы.
Для обеспечения увеличенного срока службы механических деталей, а также воздушного цилиндра рабочее давление не должно превышать 6 бар. Кроме того, блок управления сжатым воздухом должен быть установлен на всасывающий трубопровод.
Шарнирно-рычажные фиксаторы GN 962 оснащены магнитным поршнем, являющимся стандартным компонентом. Благодаря этому датчики могут обнаруживать конечное положение GN 3380.
