GN 804

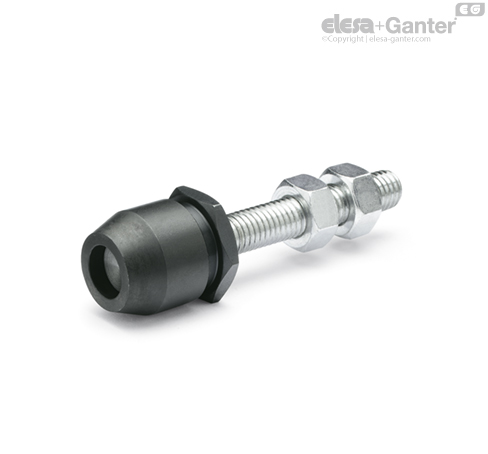

Шпиндельный узел с шарнирным зажимом

С целью перехода места мёртвой точки и/или компенсации допусков заготовки при использовании шарнирных прихватов с ручным управлением эластичная упорная накладка, такая как GN 708.1- , может быть использована.

Шпиндельные узлы шарнирного прихвата GN 804 снабжены тарельчатыми пружинными шайбами не только для компенсации допусков заготовки, но они также позволяют предварительную установку требуемого усилия зажима.

Эта регулировка может быть выполнена с помощью шестигранной гайки (A/F). Ход регулировочной гайки – это расстояние, на которое могут быть предварительно нагружены тарельчатые пружинные шайбы, как показано на графике выше, для обеспечения требуемого усилия зажима.

Кроме того, упорная подушка является съёмной.

Две шестигранные гайки входят в комплект заказа.

• Значения прочности винтов
