Характеристики
Чувствительность
- Тип 6: Угловые минуты, шаг пузырька 2 мм
- Тип 50: Угловые минуты, шаг пузырька 2 мм
Идентификационный номер
- № 1: Смотровое окно верхнее
- № 2: Смотровое окно верхнее – переднее
- № 3: Смотровое окно верхнее – переднее – заднее
с пластиковым покрытием, фактурная отделка
чёрный цвет, RAL 9005 MSW
серебристый цвет, RAL 9006 MSR
Элемент спиртового уровня
Корпус из стеклопластика
Заполнение
зелёный прозрачныйG
Литьевой состав
на минеральной основе
Информация

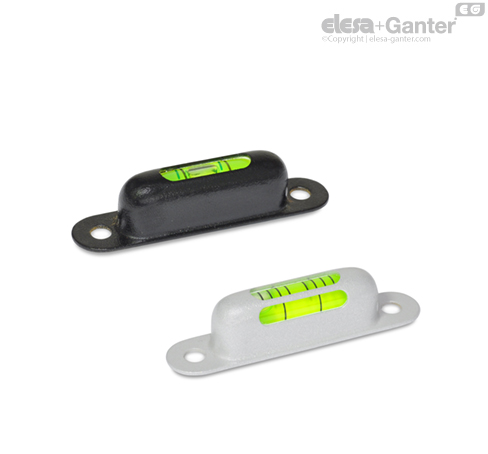

Продольные уровни GN 2282 используются для проверки горизонтального положения кондукторов, машин, приборов, оборудования и инструментов.
Спиртовые уровни выравниваются относительно опоры поверхности, так чтобы пузырёк расположился в центре линий разметки после достижения горизонтального положения контактной поверхности в продольном направлении.
Техническая информация
Определение терминов
Спиртовой уровень представляет собой полый корпус, заполненный жидкостью с газовым пузырьком, который используется для проверки горизонтального положения объекта. Положение газового пузырька в жидкости показывает угол и направление, в котором объект наклонён по отношению к горизонтальному уровню.
Функция
Полый корпус, содержащий жидкость и газовый пузырёк, имеет определённую сферическую выпуклость прозрачной стенки, в результате чего газовый пузырёк всегда перемещается к высшей точке благодаря своей плавучести.
Прозрачная верхняя секция обычно имеет разметку или окружность, отмечающий положение посередине. Если газовый пузырёк центрируется точно внутри разметки и уровень воздуха правильно отрегулирован, это означает что проверяемый объект занимает горизонтальное положение.
Типы уровней
Доступны как круглые, так и продольные уровни.
Круглый уровень одновременно измеряет угол наклона и угловое положение, например, определённого уровня, в то время как продольный уровень указывает угол наклона в одном направлении только вдоль оси уровня.
Чувствительность
Чувствительность спиртовых уровней представлена как угол наклона, например, 30 угловых минут или 0,5 градуса. Это угол наклона, по которому спиртовой уровень должен быть наклонен для обеспечения хода пузырька на 2 мм. Таким образом, спиртовой уровень с чувствительностью 6 угловых минут будет иметь более высокую чувствительность, чем спиртовой уровень с чувствительностью 30 угловых минут.
Угол наклона и различие в высоте
Чувствительность иногда также измеряться в мм на метр, т. е. как различие в высоте на единицу длины. Также см. обратную сторону справочной таблицы.
| различие в высоте | Угол w | - |
| в миллиметрах на метр | в угловых минут | Степень, десятичной |
| 0.3 | 1 | 0.0167 |
| 0.9 | 3 | 0.0500 |
| 1.7 | 6 | 0.1000 |
| 2.9 | 10 | 0.1667 |
| 5.8 | 20 | 0.3333 |
| 8.7 | 30 | 0.5000 |
| 11.6 | 40 | 0.6667 |
| 14.5 | 50 | 0.8333 |
| 17.5 | 60 | 1.0000 |
