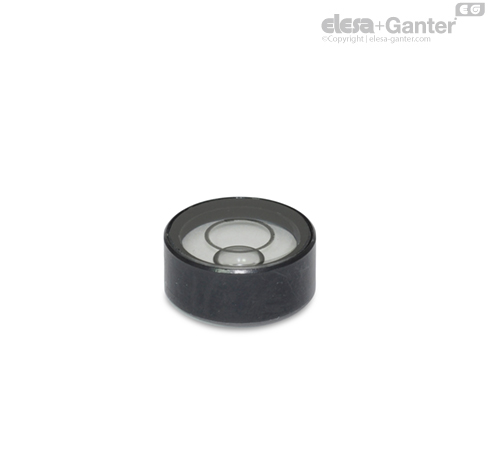

GN 2281

Пузырьковые уровни

Благодаря цилиндрической конструкции, пузырьковые уровни GN 2281 подходят для установки в пластинах и корпусах, где они используются для проверки горизонтального положения кондукторов, машин и приборов.

Пузырьковые уровни при этом не выровнены, т. е. отсутствует опора для внешнего контура уровня. Вертикальное положение должно быть обеспечено путём выравнивания крепёжного конструктивного элемента.

Чёрный корпус модели ALS создаёт отражение на границе пузырька, что в значительной мере повышает читаемость. Вариант исполнения КТ доступен с контрастным кольцом внутри корпуса уровня с воздушным пузырьком (Идентификационный номер № 2), что создаёт такой же эффект.

Также контраст может быть улучшен за счёт тёмной поверхности внутри монтажного отверстия.

• Другая чувствительность

Определение терминов

Функция

Полый корпус, содержащий жидкость и газовый пузырёк, имеет определённую сферическую выпуклость прозрачной стенки, в результате чего газовый пузырёк всегда перемещается к высшей точке благодаря своей плавучести.

Прозрачная верхняя секция обычно имеет разметку или окружность, отмечающий положение посередине. Если газовый пузырёк центрируется точно внутри разметки и уровень воздуха правильно отрегулирован, это означает что проверяемый объект занимает горизонтальное положение.



Типы уровней

Доступны как круглые, так и продольные уровни.

Круглый уровень одновременно измеряет угол наклона и угловое положение, например, определённого уровня, в то время как продольный уровень указывает угол наклона в одном направлении только вдоль оси уровня.

Чувствительность



Угол наклона и различие в высоте
