Характеристики
Нержавеющая сталь AISI 303 NI
Информация

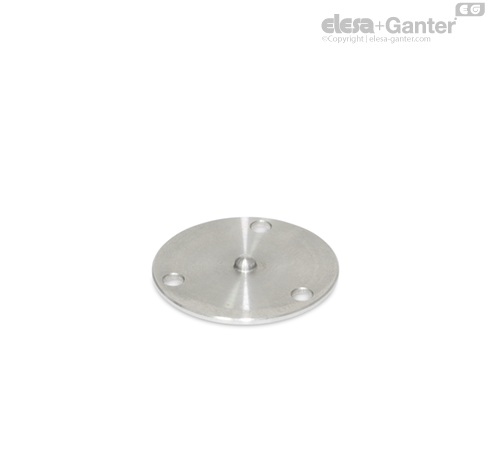

Регулировочные пластины GN 2277.1 используются вместе с пузырьковыми уровнями GN 2277 (тип A).
Смещение монтажных отверстий на угол 120° обеспечивает выравнивание пузырьковых уровней и монтажной пластины относительно монтажной поверхности. Регулировочный шарик на нижней поверхности регулировочной пластины служит точкой наклона. Имеется возможность достичь определённого момента затяжки болтов таким образом, чтобы пузырёк находился внутри кольца с маркировкой, когда будет достигнуто горизонтальное выравнивание.
Техническая информация
Определение терминов

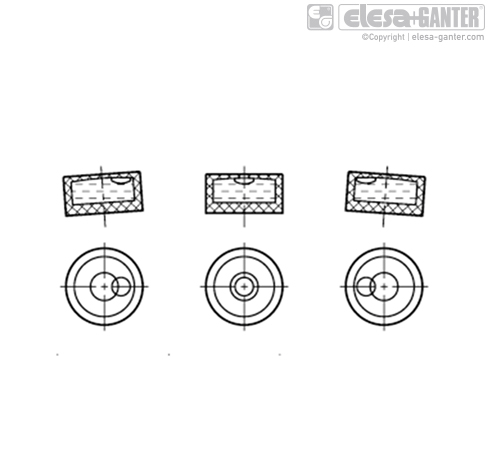

Спиртовой уровень представляет собой полый корпус, заполненный жидкостью с газовым пузырьком, который используется для проверки горизонтального положения объекта. Положение газового пузырька в жидкости показывает угол и направление, в котором объект наклонён по отношению к горизонтальному уровню.
Функция
Полый корпус, содержащий жидкость и газовый пузырёк, имеет определённую сферическую выпуклость прозрачной стенки, в результате чего газовый пузырёк всегда перемещается к высшей точке благодаря своей плавучести.
Прозрачная верхняя секция обычно имеет разметку или окружность, отмечающий положение посередине. Если газовый пузырёк центрируется точно внутри разметки и уровень воздуха правильно отрегулирован, это означает что проверяемый объект занимает горизонтальное положение.
Типы уровней
Доступны как круглые, так и продольные уровни.
Круглый уровень одновременно измеряет угол наклона и угловое положение, например, определённого уровня, в то время как продольный уровень указывает угол наклона в одном направлении только вдоль оси уровня.
Чувствительность
Чувствительность спиртовых уровней представлена как угол наклона, например, 30 угловых минут или 0,5 градуса. Это угол наклона, по которому спиртовой уровень должен быть наклонен для обеспечения хода пузырька на 2 мм. Таким образом, спиртовой уровень с чувствительностью 6 угловых минут будет иметь более высокую чувствительность, чем спиртовой уровень с чувствительностью 30 угловых минут.
Угол наклона и различие в высоте
Чувствительность иногда также измеряться в мм на метр, т. е. как различие в высоте на единицу длины. Также см. обратную сторону справочной таблицы.
| различие в высоте | Угол w | - |
| в миллиметрах на метр | в угловых минут | Степень, десятичной |
| 0.3 | 1 | 0.0167 |
| 0.9 | 3 | 0.0500 |
| 1.7 | 6 | 0.1000 |
| 2.9 | 10 | 0.1667 |
| 5.8 | 20 | 0.3333 |
| 8.7 | 30 | 0.5000 |
| 11.6 | 40 | 0.6667 |
| 14.5 | 50 | 0.8333 |
| 17.5 | 60 | 1.0000 |
