Общая информация
Особенности и области применения
Различные конфигурации комплектов, доступные для корпуса кольца DCE-H, позволяют надёжно фиксировать жёсткие трубы и создавать жёсткую трубную систему, снижая вибрации и шум.
Стандарт DIN 3015-2 определяет технические, размерные и материальные требования к созданию крепёжной системы, пригодной для различных областей применения.
В частности, стандарт DIN определяет конкретные эталонные группы на основе габаритных размеров корпусов колец.
В таблице показано соответствие между группами DIN 3015-2 и соответствующими группами DCE-H.
Они используются в тяжёлой промышленной гидравлике для создания гидравлических и маслогидравлических систем, где требуется высокая механическая прочность, а также эффективное снижение вибрации и шума.

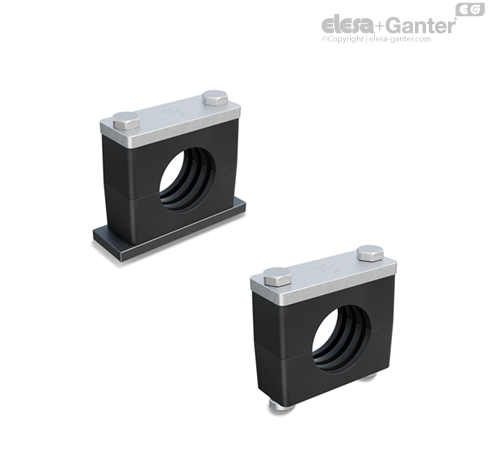

Сборка комплекта зажимов начинается снизу; сварочная пластина DCE-PL представляет собой основание, на которое опирается нижнее полукольцо, затем вставляется труба, и верхнее полукольцо накладывается поверх неё. Если стационарное решение не требуется, вместо пластины можно использовать крепёжные гайки DCE-NTG. Благодаря этим особенностям при размещении на направляющей DCE-GU комплект можно перемещать вдоль направляющей для корректировки его положения на этапе позиционирования.
Для затягивания кольца можно использовать замыкающую пластину DCE-PU вместе с винтами с шестигранной головкой DCE-SRE.
См. Технические данные зажимов для труб.
