Общая информация
Особенности и области применения
Различные конфигурации комплектов, доступные для корпуса кольца DCE-S, позволяют надёжно фиксировать жёсткие трубы или гибкие кабели, снижая вибрации и шум.
Стандарт DIN 3015-1 определяет технические, размерные и материальные требования к созданию крепёжной системы, пригодной для различных областей применения.
В частности, стандарт DIN определяет конкретные эталонные группы на основе габаритных размеров корпусов колец.
В таблице показано соответствие между группами DIN 3015-1 и соответствующими группами DCE-S.
Специальная внутренняя насечка на двух полузажимах обеспечивает высокое сцепление между зажимом и трубой, гарантируя тем самым высокую стабильность.
Они используются как в промышленной гидравлике в качестве системы крепления для изготовления жёстких труб (для жидкостей или газов), так и в мобильной гидравлике (погрузочно-разгрузочные машины, сельскохозяйственная техника) для создания гидравлических или пневматических систем.

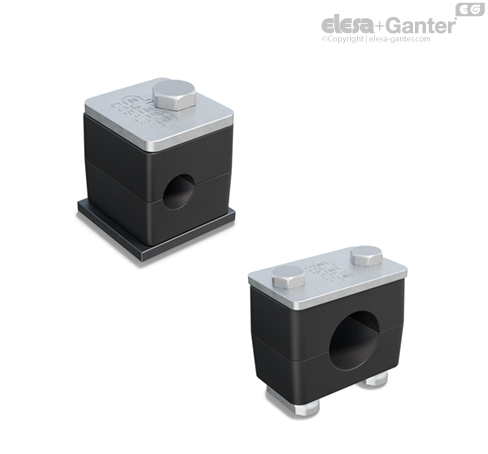

Сборка комплекта зажимов начинается снизу; сварочная пластина DCE-PL представляет собой основание, на которое опирается нижнее полукольцо, затем вставляется труба (или шланг), и верхнее полукольцо накладывается поверх неё. Если стационарное решение не требуется, вместо пластины можно использовать крепёжные гайки DCE-NTG. Благодаря этим особенностям при размещении на направляющей DCE-GU комплект можно перемещать вдоль направляющей для корректировки его положения на этапе позиционирования.
Для затягивания кольца можно использовать замыкающую пластину DCE-PU вместе с винтами с шестигранной головкой DCE-SRE или, если верхняя пластина не требуется, рекомендуется использовать винты с цилиндрической головкой с гнездом для шестигранной головки DCE-SRC и шайбу DCE-WA.
См. Технические данные зажимов для труб.
