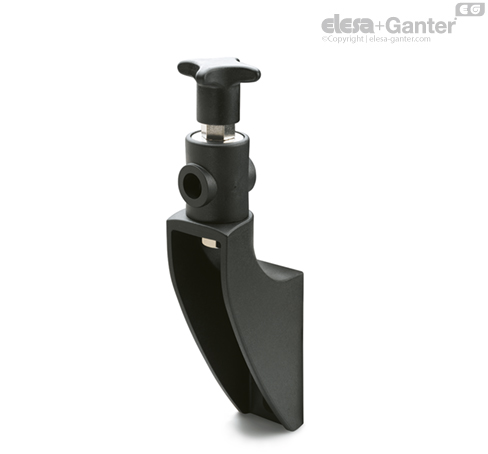

SPR.V

Кронштейны для направляющих

Особенности

Особенно подходит для тех случаев, когда угловое и линейное позиционирование должны выполняться в два разных момента времени, например, когда необходимо чаще регулировать расстояние между направляющими, нежели угол.

Максимальный момент затяжки для винтового узла 39 Nm.

Аксессуары по запросу

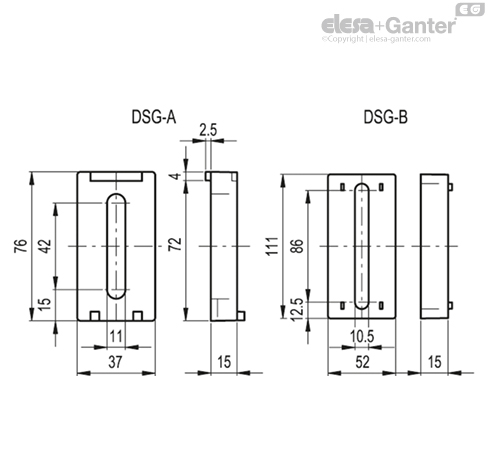

Прокладка для кронштейна направляющей DSG-A (код 419676) или DSG-B (код 419677) из технополимера, армированного стекловолокном, чeрный цвет, матовая отделка.



Специальные исполнения доступны по запросу

Цилиндр направляющей из нержавеющей стали AISI 304.

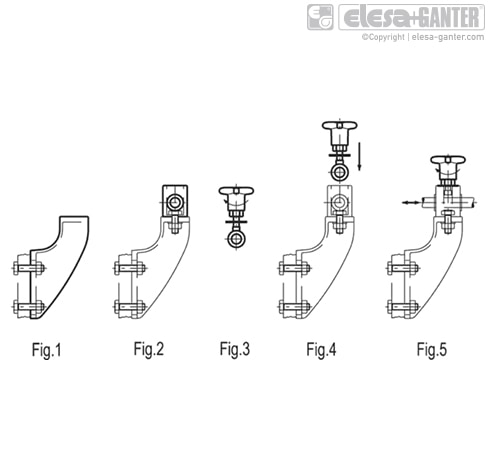

Инструкции по монтажу

• Установите кронштейн направляющей (рис. 1).
• Установите цилиндр направляющей на опоре с помощью винта, гайки и шайбы (рис. 2).
• Наденьте шайбу на винт с ушком и установите ручку (рис. 3).
• Вставьте проушину в корпус цилиндра направляющей (рис. 4).
• Вставьте направляющий штифт в отверстие цилиндра направляющей. Установите его линейное и угловое положение, а затем зажмите ручку (линейное позиционирование) и крепeжную гайку цилиндра направляющей (угловое позиционирование) (рис. 5).
