Основные характеристики
Материал
СУПЕР-технополимер на основе полиамида (PА), армированный стекловолокном, черный цвет, матовая отделка.
Вращающийся штифт
Нержавеющая сталь AISI 303.
Стандартное исполнение
Сквозные отверстия для винтов с потайной головкой.
Общая информация
Особенности и области применения

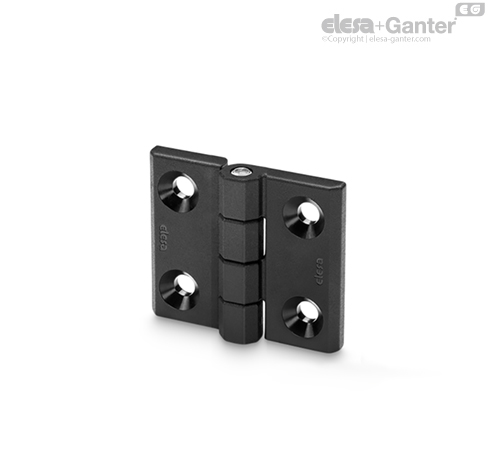

Петля CFMQ может быть собрана вместе с петлей со встроенным предохранительным выключателем CFSQ.
Угол поворота (приблизительное значение)
Макс. 270° (-90° и +180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИЕ | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | НАПРЯЖЕНИЕ ПОД УГЛОМ В 90° |
 |  |  |
| Описание | Макс. допустимая статическая нагрузка
Sa [N] | Макс. допустимая статическая нагрузка
Sr [N] | Макс. допустимая статическая нагрузка
S90 [N] |
| CFMQ.60-45-SH-6 | 2920 | 3010 | 1310 |
Максимальная статическая нагрузка — величина, при превышении которой материал может разрушиться и петля перестанет исправно работать. Очевидно, что к данному значению должен быть применен соответствующий коэффициент в зависимости от значения и уровня безопасности конкретного применения.
