Основные характеристики
Материал

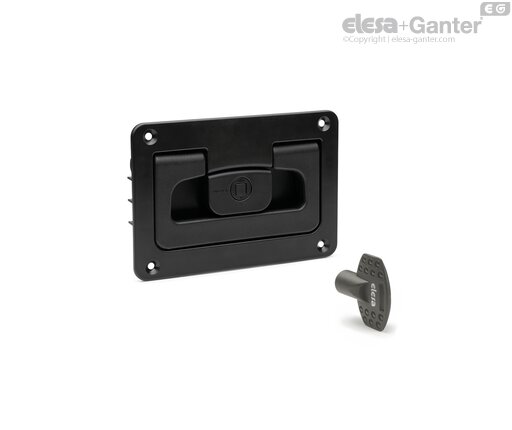

Корпус со сквозными отверстиями для плоских винтов с потайной головкой и ручкой, изготовленный из армированного стекловолокном технополимера на основе полиамида (PA), чёрный RAL 9005 (C9) или серый RAL 7040 (C33) цвет, матовая отделка.
Ключ из технополимера на основе полиамида (PA), серо-чёрный цвет.
Ротационная шпилька и возвратные пружины
Штифт из нержавеющей стали и пружины
Стопорный механизм ручки
Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный или серый цвет.
Пружина из нержавеющей стали и винты.
Замок для электрошкафа (QE), квадратный паз (Q).
Общая информация
Особенности и области применения
Изделие предназначено для предотвращения случайного открывания ручки в ситуациях, когда она может создавать помехи, например, при напольном монтаже.
Квадратный паз оснащён защитной заглушкой, устанавливаемой заподлицо и предотвращающей скопление грязи или жидкостей.
Технические данные
Значения сопротивленияпри подъёме (F1), растяжении (F2) и сжатии (F3), приведённые в таблице, были измерены в условиях остаточной деформации с использованием специализированного динамометрического устройства при комнатной температуре и указанных на иллюстрации условиях испытаний.
Инструкции по использованию

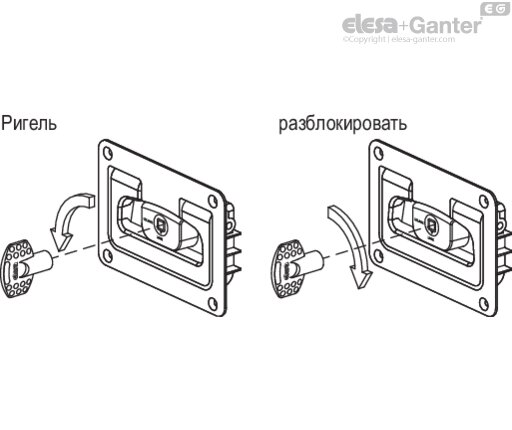

Инструкции по использованию
Запирание: установив ручку в закрытое положение, вставьте ключ в соответствующее гнездо, слегка надавив, и поверните его на 90° против часовой стрелки.
Отпирание: вставьте ключ в соответствующее гнездо, слегка надавив, и поверните его на 90° по часовой стрелке.
Инструкции по монтажу

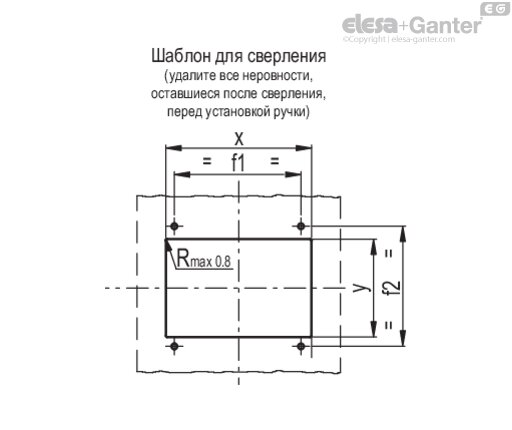

Просверлите отверстия в листе в соответствии с размерами шаблона.
| × | y | f1 | f2 |
| 135+0,2 | 65+0,2 | 118±0,1 | 79±0,1 |
