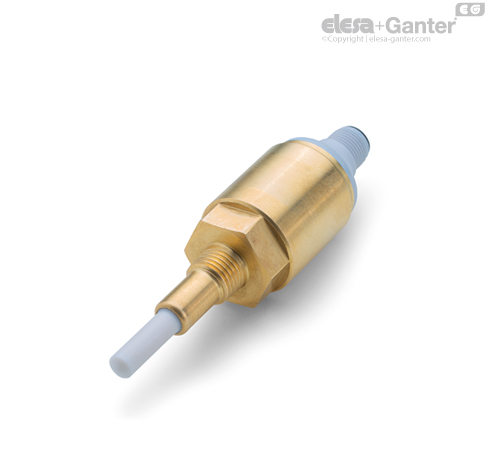

HSC-W-D-KN Ёмкостный датчик уровня Для проводящих жидкостей и разъёма M12x1, выход NPN закрыт

Особенности и области применения

Подходит для обнаружения проводящих жидкостей, таких как вода, и непроводящих жидкостей, таких как масло / дизельное топливо.

Задержка включения датчика, равная 4 секундам, представляет собой время, прошедшее между определением уровня внутри резервуара и отправкой сигнала на ПЛК.

Разница, необходимая для калибровки гистерезиса выходного сигнала, рассчитывается, начиная с точки вмешательства (l1), и представляет собой виртуальную точку вмешательства, полученную путём сложения значения разницы со значением l1.

Датчик можно монтировать как вертикально, так и горизонтально.

Специальные исполнения доступны по запросу

• Корпус из нержавеющей стали AISI 316.

• Длина зонда 90 мм.

• Время задержки включения можно задать в диапазоне от 1 до 10 с.

• Разницу для калибровки можно задать в диапазоне от 0 до 5 мм.

• Наружная резьба, цилиндрическая трубная резьба UNI 228/1 или коническая трубная резьба UNI 7/1.

Инструкции по сборке разъёма

• Отсоедините разъём от датчика, открутив расположенный на разъёме установочный винт, извлеките держатели контактов и ослабьте кабельный ввод.

• Вставьте кабель в разъём (стандартный разъём) и присоедините провода к зажимам, как показано на инструкциях по электропроводке.

• Соберите путём вставки держателя контактов в разъем в требуемом положении.

• Вверните разъём в датчик, а затем затяните кабельный ввод.





Функционирование и техническое обслуживание

Измерение уровня основано на изменении электрической ёмкости внутри резервуара. Датчик уровня и металлическая стенка создают своего рода конденсатор, электрическая ёмкость которого изменяется в зависимости от количества жидкости, содержащейся в самом резервуаре.

По мере повышения уровня внутри резервуара электрическая ёмкость датчика увеличивается соответствующим образом.

Например, пустой резервуар имеет меньшую электрическую ёмкость, а полный — бо́льшую.

Датчик можно монтировать как вертикально, так и горизонтально (рис. 1).

Рекомендуется периодически проверять состояние электрода и его покрытия и при необходимости выполнять очистку с использованием неагрессивных жидкостей.

Предупреждения

При обоих вариантах установки (горизонтально на боковой стороне резервуара или вертикально) необходимо избегать установки датчика на соединительных трубах, где могут конденсироваться пары или собираться остатки, которые могут помешать распознаванию.
