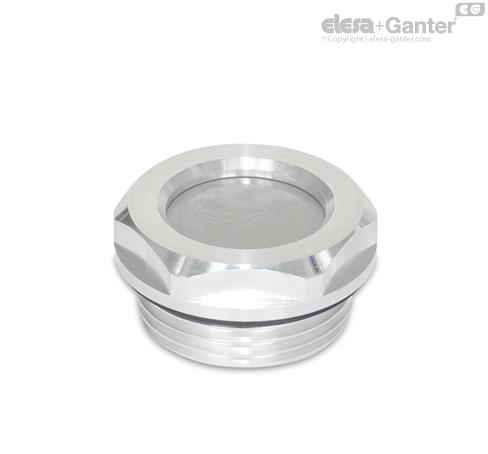

GN 7403-AL
GN 7403
Вентиляционные сетчатые фильтры
78711-R,20
78710-R,10
78712-R,50
илиGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Корпус
Сетчатый фильтр
Сетка из нержавеющей стали
AISI 304
Держатель сетчатого фильтра
Пластиковый полиамид (PA)
Уплотнение / уплотнительное кольцо
Бутадиен-нитрильный каучук (Пербунан ®)
Дыхательные сетчатые фильтры GN 7403 используются в корпусе и конструкции установки. Вставленные в стенку корпуса, они уравновешивают давление между внутренним объёмом корпуса и атмосферой.
Попадание частиц грязи и пыли, переносимых средой (обычно газовой), предотвращается в зависимости от размера сетки. Это позволяет защищать внутренности чувствительных приборов и деталей машин от загрязнений из окружающей среды, а также защищать окружающую среду от любой исходящей пыли.
Внешний диаметр корпуса с утопленным шестиугольником совпадает с отверстиями под болты для резьбовых штуцеров DIN 3852.
Уплотнительное кольцо вставляется в радиальное углубление с плоской стороной, что обеспечивает захват уплотнения, и оно не может быть вытеснено во время затягивания.
Инструкция по сборке:
Для монтажа на стенах толщиной менее 4 мм используйте монтажную гайку_ | s | _GH..
