Основные характеристики
Корпус
Прозрачный технополимер на основе полиамида (PA-T/AR). Высокая устойчивость к ударам, растворителям, маслам с добавками, алифатическим и ароматическим углеводородам, бензину, керосину, эфирам фосфорной кислоты, добавкам и моющим средствам, содержащим спирт. Высокая устойчивость к УФ-излучению.
Уплотнительные кольца
- NBR: кольцевое уплотнение из синтетического каучука.
- FKM: Кольцевое уплотнение типа FKM VITON®*.
Предлагаемая шероховатость контактной поверхности уплотнительного кольца Ra = 3 мкм.
* Зарегистрированный товарный знак компании DuPont Dow Elastomers.
Контрастный экран
Белый лакированный алюминий. Корпус в соответствующем внешнем заднем пазу обеспечивает наилучшую защиту от прямого контакта с жидкостью.
Он может быть снят перед установкой для нанесения отметок и слов (например, MAX-MIN) в требуемых положениях.
Стандартные исполнения
- HCX-AR: винты, гайки и шайбы из оцинкованной стали, кольцевое уплотнение из бутадиен-нитрильного каучука.
- HCX-AR-SST: винты из нержавеющей стали AISI 303, гайки и шайбы из нержавеющей стали AISI 304, кольцевое уплотнение FKM.

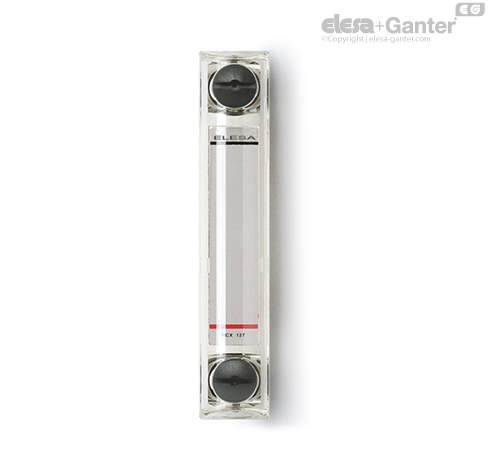

- HCX-AR-VT: винты из SUPER-технополимера на основе полиамида (PA), армированного стекловолокном, гайки и шайбы из нержавеющей стали AISI 304, кольцевое уплотнение из бутадиен-нитрильного каучука.
Максимальная постоянная рабочая температура
90 °C (с маслом).
Общая информация
Свойства и характеристики
Ультразвуковая сварка для обеспечения надлежащего уплотнения.
Максимальная видимость уровня жидкости даже с боковых положений.
Эффект линзы для лучшей видимости уровня жидкости.
Благодаря винтам из SUPER-технополимера, столбиковый индикатор уровня HCX-AR-VT может использоваться в коррозионностойких устройствах, где не требуется нержавеющая сталь.
Особенная головка со шлицем винтов из SUPER-технополимера специально разработана для достижения оптимальной затяжки кольцевых уплотнений путем применения соответствующего момента затяжки (патент ELESA), таким образом, предотвращая лишнее напряжение на винты.
Технические данные
В лабораторных испытаниях, проведенных с типом минерального масла CB68 (в соответствии со стандартом ISO 3498), при 23 °С в течение ограниченного промежутка времени, сварка выдержала давление в: 13 бар (HCX.76-AR и HCX.127-AR) 10 бар (HCX.254-AR).
Рассматривая винты из SUPER-технополимера, максимальное рабочее давление не может быть выше 5 бар при 20 °C и 2 бар при 90 °C.
Для использования с другими жидкостями и при различных условиях давления и температуры, пожалуйста, свяжитесь с техническим отделом компании ELESA.
В любом случае мы рекомендуем проверять пригодность продукта под фактические условия эксплуатации.
Аксессуары
Аксессуары по запросу
Если монтаж с внутренней части резервуара не возможен и стены не достаточно толстые, то винты могут использоваться вместе с комплектом для быстрого монтажа
