Основные характеристики
Крышка
Технополимер на основе полиамида (PA), чёрный цвет RAL 9005, матовая отделка, выгравированные лазером графические символы.
Фитинг с резьбой
Технополимер на основе полиамида (PA), с брызгоотражателем и шестигранной гайкой, чёрный цвет, полуматовая отделка.
Уплотнительное кольцо
Плоская шайба из синтетического каучука NBR.
Разгрузочный клапан
Технополимер с кольцевым уплотнением из синтетического каучука NBR
Пружина из нержавеющей стали, уставка прим. на 0,350 бар или 0,700 бар.
Воздушный фильтр
Полиэстер со степенью фильтрации 3 мкм (эффективность > 98 %).
Стандартные исполнения

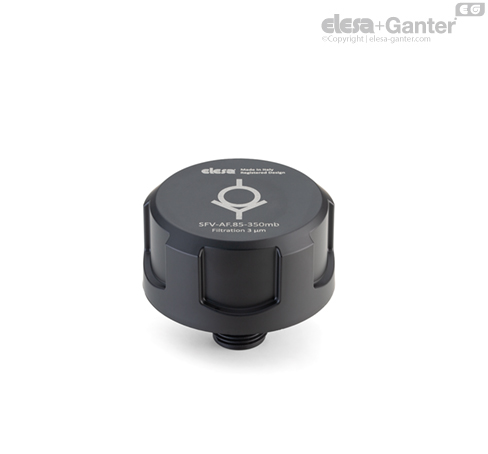

- SFV-AF-350MB: клапан открывается, когда давление превышает 0,350 бар (уставка на 350 мбар).
- SFV-AF-700MB: клапан открывается, когда давление превышает 0,700 бар (уставка на 700 мбар).
Максимальная постоянная рабочая температура
100°C.
Общая информация
Особенности
Крышки сапуна SFV-AF (зарегистрированный дизайн) подходят для всех тех областей применения (редукторы скорости, вариаторы или компрессоры), когда внутреннее давление резервуара не должно превышать определённое значение (350 или 700 мбар).
В этих случаях, предохранительный клапан крышки позволяет изгнание чрезмерного воздуха в резервуаре, таким образом, восстанавливая значения давления, для которых клапан установлен.
Клапан (закрыт в условиях нормального давления) предотвращает попадание пыли и утечки масла.
Крышки сапуна SFV-AF изготовлены с соблюдением специальной внутренней геометрии, которая предотвращает протекание жидкости наружу, даже в случае самых критических прогнозных показателей сильной утечки.
Шестигранник на резьбовом фитинге обеспечивает возможность применения с использованием гаечного ключа большего момента затяжки на крышке, гарантируя лучшее сжатие прокладки.
Технические данные
Расход воздуха для различных исполнений крышек сапунов может быть получен со схемы на основе разности давления воздуха внутри и снаружи резервуара.
