Основные характеристики
Крышка
Технополимер на основе полиамида (PA), чёрный цвет RAL 9005, матовая отделка, выгравированные лазером графические символы.
Фитинг с резьбой
Технополимер на основе полиамида (PA), с брызгоотражателем и шестигранной гайкой, чёрный цвет, полуматовая отделка.
Уплотнительное кольцо
Плоская шайба из синтетического каучука NBR.
Разгрузочный клапан
Технополимер с кольцевым уплотнением из синтетического каучука NBR.
Пружина из нержавеющей стали, уставка прим. на 0,350 бар.
Впускной клапан
Пружина из синтетического каучука NBR и нержавеющей стали.
Установите на отметке примерно 0,030 бар.
Воздушный фильтр
Полиэстер со степенью фильтрации 3 мкм (эффективность > 98 %).
Плоский измерительный стержень
Плоская секция, фосфатированная сталь (максимальный обзор уровня жидкости).
По запросу и при достаточном количестве измерительный стержень может поставляться в различных длинах и/или с метками уровня MAX-MIN.
Максимальная постоянная рабочая температура
100°C.
Общая информация
Особенности

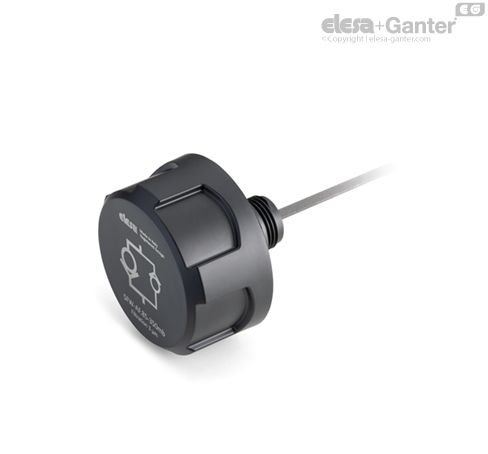

Крышка сапуна SFW-AF (зарегистрированный дизайн) поддерживает резервуар воздуха под давлением выше уровня масла в рамках пределов, установленных на этапе проектирования, для предотвращения деформации стенок резервуара. Преимущества:
- уменьшает объём всасываемого в резервуар воздуха при сохранении чистоты масла и фильтра;
- он улучшает эффективность всасывания насоса в рабочих условиях, уменьшая кавитационное явление;
- он предотвращает утечку жидкости, когда система является частью передвижной установки;
- он уменьшает вспенивание жидкости.
Крышки SFW-AF изготовлены со специальной внутренней геометрией, благодаря которой предотвращается утечка жидкости наружу.
Шестигранник на резьбовом фитинге обеспечивает возможность применения с использованием гаечного ключа большего момента затяжки на крышке, гарантируя лучшее сжатие прокладки.
Технические данные
Расход воздуха для различных исполнений крышек сапунов может быть получен со схемы на основе разности давления воздуха внутри и снаружи резервуара.
