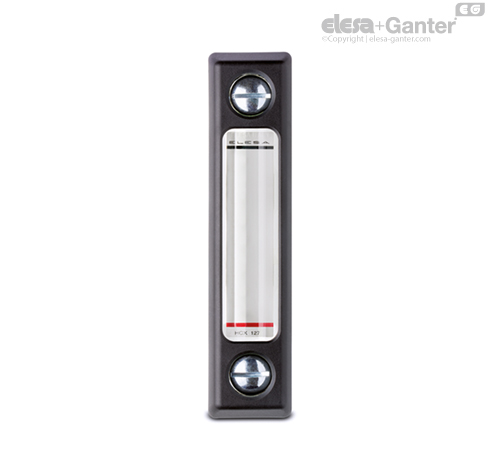

Основные характеристики
Корпус
Прозрачный технополимер на основе полиамида (PA-T). Высокая стойкость к ударам, растворителям, маслам с добавками, алифатическим и ароматическим углеводородам, бензину, керосину, эфирам фосфорной кислоты.
Избегайте контакта со спиртом или чистящими средствами, содержащими спирт.
Защитная рамка
SUPER-технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка. Поставляется в собранном виде, снимается с помощью отвёртки.
Уплотнительные кольца
- NBR: кольцевое уплотнение из синтетического каучука.
- FKM: Кольцевое уплотнение типа FKM VITON®*.
Предлагаемая шероховатость контактной поверхности уплотнительного кольца Ra = 3 мкм.
* Зарегистрированный товарный знак компании DuPont Dow Elastomers.
Контрастный экран
Белый лакированный алюминий. Корпус в соответствующем внешнем заднем пазу обеспечивает наилучшую защиту от прямого контакта с жидкостью.
Он может быть снят перед установкой для нанесения отметок и слов (например, MAX-MIN) в требуемых положениях.
Стандартные исполнения
- HCX-PT: винты, гайки и шайбы из оцинкованной стали, кольцевое уплотнение из бутадиен-нитрильного каучука.
- HCX-PT-SST: винты из нержавеющей стали AISI 303, гайки и шайбы из нержавеющей стали AISI 304, кольцевое уплотнение FKM.
- HCX-PT-VT: винты из SUPER-технополимера на основе полиамида (PA), армированного стекловолокном, гайки и шайбы из нержавеющей стали AISI 304, кольцевое уплотнение из бутадиен-нитрильного каучука.
Максимальная постоянная рабочая температура
90 °C (с маслом).
Общая информация
Свойства и характеристики
Ультразвуковая сварка для обеспечения надлежащего уплотнения.
Эффект линзы для лучшей видимости уровня жидкости.
Специальные отверстия в защитной рамке обеспечивают максимальную видимость уровня жидкости даже с боковых положений.
Все удары поглощаются рамкой, которая передает их непосредственно на стенку резервуар
Благодаря винтам из SUPER-технополимера, столбиковый индикатор уровня HCZ-PT-VT может использоваться в коррозионностойких устройствах, где не требуется нержавеющая сталь.
Особенная головка со шлицем винтов из SUPER-технополимера специально разработана для достижения оптимальной затяжки кольцевых уплотнений путем применения соответствующего момента затяжки (патент ELESA), таким образом, предотвращая лишнее напряжение на винты.
Технические данные
В лабораторных испытаниях, проведенных с типом минерального масла CB68 (в соответствии со стандартом ISO 3498), при 23 °С в течение ограниченного промежутка времени, сварка выдержала давление в: 18 бар (HCX.76-PT и HCX.127-PT ) 12 бар (HCX.254-PT).
Рассматривая винты из SUPER-технополимера, максимальное рабочее давление не может быть выше 5 бар при 20 °C и 2 бар при 90 °C.
Для использования с другими жидкостями и при различных условиях давления и температуры, пожалуйста, свяжитесь с техническим отделом компании ELESA.
В любом случае мы рекомендуем проверять пригодность продукта под фактические условия эксплуатации.
Аксессуары по запросу
Аксессуары по запросу
Если монтаж с внутренней части резервуара не возможен и стены не достаточно толстые, то винты могут использоваться вместе с комплектом для быстрого монтажа
