HCV-E-NO-LD
HCV-E-LD

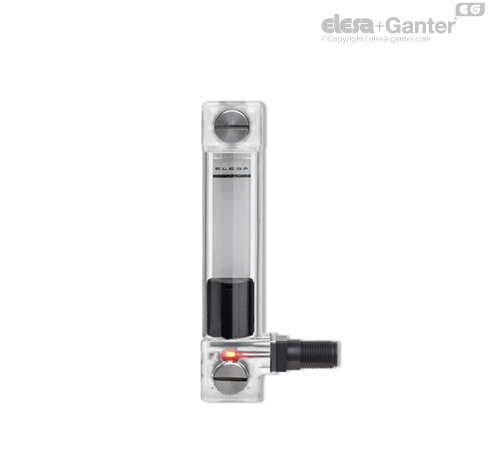

Электрические индикаторы уровня со светодиодом
с электрическим датчиком МИН. уровня, прозрачный технополимер
с нормально разомкнутым контактом
с электрическим датчиком МИН. уровня, прозрачный технополимер
с нормально разомкнутым контактом
Основные характеристики
Основные характеристики
Материал
Прозрачный технополимер на основе полиамида (PA-T). Высокая стойкость к ударам, растворителям, маслам с добавками, алифатическим и ароматическим углеводородам, бензину, керосину, эфирам фосфорной кислоты.
Избегайте контакта со спиртом или чистящими средствами, содержащими спирт.
Винты, гайки и шайбы
Оцинкованная сталь.
Уплотнительные кольца
Ступенчатые для уплотнения на стенках резервуара и кольцевое уплотнение из синтетического каучука NBR.
Предлагаемая шероховатость контактной поверхности уплотнительного кольца Ra = 3 мкм.
Поплавок
Технополимер на основе полиамида (PA), армированный стекловолокном; черный цвет; со встроенным магнитным элементом для активации электрического контакта при достижении поплавком контактного порога, указанного на чертеже (данные, относящиеся к типу минерального масла CB68, в соответствии с ISO 23, температура 23 °C).
Плавучесть обеспечивается благодаря жидкостям с плотностью выше 800 кг/м3.
Кронштейн со штекерным разъёмом
Абсолютно герметичный, включает в себя геркон с тремя проводниками (SW) и светодиод. 8-полюсный разъём M12x1, с резьбой из технополимера на основе полиамида (PA), армированного стекловолокном, сертифицированный, самозатухающий UL-94-V0, чёрный цвет, матовая отделка.
Для правильной сборки см. Предупреждения.
Контрастный экран
Белый лакированный алюминий. Корпус в соответствующем внешнем заднем пазу обеспечивает наилучшую защиту от прямого контакта с жидкостью.
Он может быть снят перед установкой для нанесения отметок и слов (например, MAX-MIN) в требуемых положениях.
Стандартные исполнения
- HCV-E-NO-LD: электрический контакт замыкается при достижении минимального уровня, и цвет светодиода меняется с зелёного на красный.
- HCV-E-SW-LD: при достижении минимального уровня электрический переключающий контакт переключается между двумя зажимами, а цвет светодиода меняется с зелёного на красный.
Максимальная постоянная рабочая температура
90 °C (с маслом).
Общая информация
Свойства и характеристики
В дополнение к визуальному индикатору уровня индикаторы уровня HCV-E-LD также подают электрический сигнал при достижении значения минимального уровня жидкости, а зелёный или красный световой сигнал указывает на наличие жидкости или, соответственно, её отсутствие.
Переключение электрического сигнала происходит одновременно с включением светового индикатора.
Выход бокового разъёма позволяет свести к минимуму уровень вмешательства в работу датчика.
Ультразвуковая сварка для обеспечения надлежащего уплотнения.
Максимальная видимость уровня жидкости даже с боковых положений.
Эффект линзы для лучшей видимости уровня жидкости.
В случае использования удлинителя кабельный выход будет направлен так, как показано на рис. 1.
Технические данные
В лабораторных испытаниях, проведенных с минеральным маслом типа CB68 (в соответствии со стандартом ISO 3498) при 23 °C в течение ограниченного промежутка времени, сварка выдержала давление до: 18 бар (HCV.76) 18 бар (HCV.127) 12 бар (HCV.254).
Для использования с другими жидкостями, отличными от минеральных масел, и при различных условиях давления и температуры свяжитесь с техническим отделом компании ELESA.
В любом случае мы рекомендуем проверять пригодность продукта под фактические условия эксплуатации.
Электрические характеристики
| Электрические характеристики | Электрический датчик МИНИМАЛЬНОГО уровня |
| Источник питания | AC/DC |
| Электрические контакты | Нормально разомкнутый, NO |
| Переключающий контакт, SW | |
| Максимально допустимое напряжение | NO: 48 В пост. тока |
| SW: 48 В пост. тока | |
| Максимальный ток переключения | 1 А (ввод Vsf) |
| 0,3 А при 25 °C (ввод Vin) | |
| Максимальный ток | NO: 1.2A |
| SW: 2A | |
| Максимальная коммутируемая мощность | NO: 10 Va |
| SW: 20 Va | |
| Соединитель | M12x1 |
| Не устанавливать данный индикатор в непосредственной близости от магнитных полей. | |
Инструкции по использованию
Инструкции по электропроводке
Подключите положительное напряжение питания к контакту Vin или Vsf. Контакт Vin имеет защиту от перегрузки по току с заданным пределом 300 мА (при 25 °C).
Ток на входе контакта Vsf должен быть ограничен предохранителем или эквивалентной защитой, предусмотренной пользователем, чтобы не допустить превышения максимальных значений, указанных в таблице электрических характеристик.
Подключите отрицательное напряжение питания к контактам 3, 4, 5 и 8.
Когда устройство не включено, т. е. уровень жидкости не ниже минимального уровня, а светодиод горит зелёным светом, положительное напряжение питания, подаваемое на контакт Vin или Vsf, будет присутствовать на НЗ-контакте (контакт 1) при условии, что устройство оборудовано переключающим контактом (SW).
Когда устройство включено, т. е. уровень жидкости ниже минимального уровня, а светодиод горит красным светом, положительное напряжение питания, подаваемое на контакт Vin или Vsf, будет присутствовать на НР-контакте (контакт 2).
Другие исполнения
Специальные исполнения доступны по запросу
- Индикаторы уровня с винтами, гайками и шайбами из нержавеющей стали.
- Индикаторы уровня HCV.76 с винтами M12.
- Индикаторы уровня для использования с жидкостями, содержащими спирт.
- Индикаторы уровня из прозрачного технополимера, устойчивого к УФ-излучению.
