Характеристики
Типы
- Тип A: асимметричный монтажный стержень
- Тип S: симметричный монтажный стержень
Обозначение
- P: параллельная Т-образная гайка
- R: Т-образная гайка под прямым углом
Оцинкованная сталь, с голубой пассивацией SZ
Информация
Быстроразъёмные соединители GN 25b скрепляют вместе алюминиевые профили под прямым углом. Только один профиль должен быть механически обработан.
Соединение может быть свободно расположенным и перемещаться по пазу. Внутренний шестигранник, используемый для зажима, подходит для очень лёгкого доступа.
В случае использования панелей панели должны быть надлежащим образом углублены в зависимости от типа, обозначения и ориентации установки.
Быстроразъёмные соединители типа S используются, когда паз должен быть закрыт покровным профилем.
Быстроразъёмные соединители поставляются в связках. В таблице представлено количество профилей в связке.

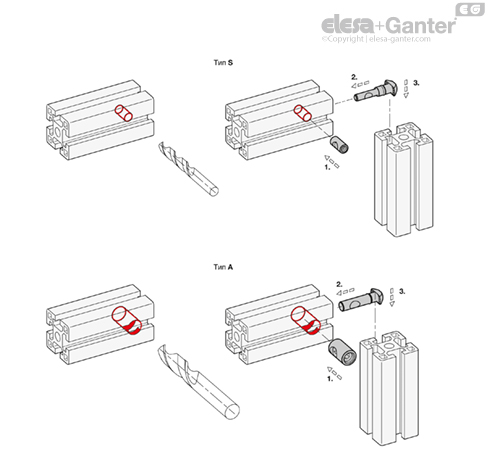

Инструкции по монтажу / механическая обработка профиля
