Основные характеристики
Кабель, планки и винты
Нержавеющая сталь AISI 316.
Стандартные исполнения
Сквозные отверстия с резьбой
- AVC-4: Кабель образует четыре петли.
- AVC-6: Кабель образует шесть петель.
- AVC-8: Кабель образует восемь петель.
Общая информация
Особенности и области применения

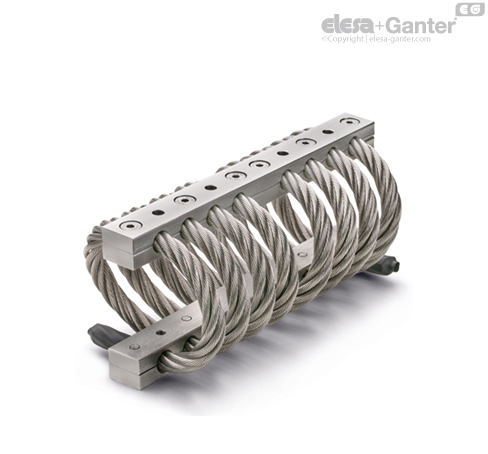

Демпферы вибраций проволочного троса AVC состоят из двух пар планок, соединённых вместе кабелем со спиральной (петлевой) намоткой.
Они обычно используются для устранения вибраций и амортизации ударов в случаях, когда требуется устойчивость к натяжению, сжатию и усилию сдвига.
Вибрации могут привести к:
- возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
Данные устройства особенно подходят для использования с системами ОВКВ, насосами, установками очистки и опреснения, приборными панелями, в железнодорожной, военно-морской и военной отрасли. Несколько примеров применения показаны на рис. 1.
См. Высокоэффективные демпферы вибраций — особенности и рекомендации по выбору.
| Описание | Прочность на сжатие | Осевая удерживающая сила | Сопротивление сдвигу |
Мин. нагрузка
[Н] | Макс. нагрузка
[Н] | Мин. отклонение
[мм] | Макс. отклонение
[мм] | Мин. нагрузка
[Н] | Макс. нагрузка
[Н] | Мин. отклонение
[мм] | Макс. отклонение
[мм] | Мин. нагрузка
[Н] | Макс. нагрузка
[Н] | Мин. отклонение
[мм] | Макс. отклонение
[мм] |
| AVC-4-4-53 | 50 | 110 | 2 | 5 | 50 | 110 | 1 | 3 | 20 | 40 | 5 | 10 |
| AVC-4-6-61 | 200 | 300 | 2 | 4 | 200 | 300 | 2 | 3 | 70 | 150 | 3 | 7 |
| AVC-4-6-93 | 70 | 140 | 2 | 7 | 70 | 140 | 3 | 6 | 30 | 70 | 5 | 13 |
| AVC-4-7-110 | 80 | 180 | 2 | 9 | 80 | 180 | 2 | 8 | 30 | 90 | 5 | 17 |
| AVC-4-10-80 | 850 | 1500 | 2 | 5 | 850 | 1500 | 1 | 3 | 400 | 900 | 4 | 11 |
| AVC-4-10-108 | 300 | 630 | 2 | 7 | 300 | 630 | 2 | 6 | 150 | 300 | 5 | 14 |
| AVC-4-13-102 | 1000 | 2500 | 2 | 8 | 1000 | 2500 | 2 | 5 | 500 | 1000 | 5 | 13 |
| AVC-6-7-82 | 200 | 450 | 2 | 6 | 200 | 450 | 2 | 5 | 100 | 230 | 3 | 11 |
| AVC-6-8-67 | 600 | 1000 | 2 | 4 | 600 | 1000 | 2 | 3 | 300 | 600 | 3 | 8 |
| AVC-6-10-80 | 1500 | 2500 | 2 | 5 | 1500 | 2500 | 1 | 3 | 750 | 1400 | 5 | 11 |
| AVC-6-13-135 | 850 | 1500 | 4 | 11 | 850 | 1500 | 4 | 11 | 300 | 800 | 6 | 21 |
| AVC-8-13-120 | 1500 | 3000 | 4 | 11 | 1500 | 3000 | 3 | 7 | 600 | 1500 | 7 | 19 |
Минимальная нагрузка — величина, ниже которой демпфер вибраций не способен устранять вибрации из-за слишком большой жёсткости.
Максимальная нагрузка — величина, выше которой может возникнуть какая-либо неисправность, которая негативно скажется на работе демпфера вибраций.
Минимальное отклонение — сжатие вибродемпфирующей опоры, соответствующее минимальной нагрузке.
Максимальное отклонение — сжатие вибродемпфирующей опоры, соответствующее максимальной нагрузке.
