Характеристики
Типы
- Тип A: без резиновой подложки
- Тип B: с резиновой подложкой

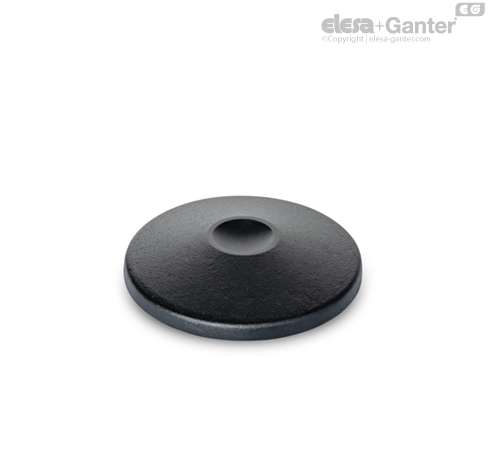

- Тип C: с кольцевым уплотнением
Сталь
с пластиковым покрытием
чёрный цвет, RAL 9005, текстурированная отделка
Резиновая подкладка, инкрустрированная
черный цвет, NBR
Твёрдость по Шору А 85 ± 5
Кольцевое уплотнение, вставка
черный цвет, NBR
Твёрдость по Шору А ≈ 70
Информация
Основания опоры GN 36.1 отличаются своей прочной конструкцией и большим разнообразием вариантов исполнения. Они используются преимущественно в крупногабаритных и тяжёлых системах и машинах.
Опорные пластины идеально подходят для использования с нестандартными регулировочными или компенсационными стержнями, которые имеют сферический радиус поглощения «r» в точке контакта. Винты DIN или резьбовые стержни с фаской или заострённым концом, используемые в качестве альтернативы, уменьшают грузоподъёмность из-за отсутствия контакта по всей поверхности.
Тип B с резиновой подложкой предотвращает соскальзывание в сторону, защищает хрупкие поверхности и гасит вибрации и толчки. Тип C с кольцевым уплотнением обеспечивает уплотнение над землёй, предотвращая накопление грязи под опорой.
