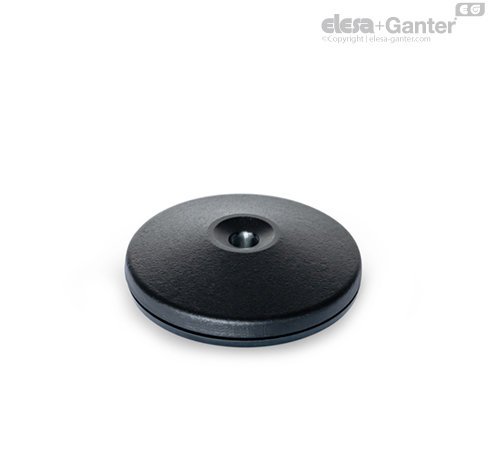

GN 37.1-B с резиновой подложкой

Основания опоры GN 37.1 отличаются своей прочной конструкцией и большим разнообразием вариантов исполнения. Они используются преимущественно в крупногабаритных и тяжёлых системах и машинах. Сквозное отверстие обеспечивает установку опорных ножек машины на земле по центру, что делает их идеальными для сжимающих и растягивающих нагрузок.

Опорные пластины идеально подходят для использования с нестандартными регулировочными или компенсационными стержнями, которые имеют сферический радиус поглощения «r» в точке контакта. Винты DIN или резьбовые стержни с фаской или заострённым концом, используемые в качестве альтернативы, уменьшают грузоподъёмность из-за отсутствия контакта по всей поверхности.

Тип B с резиновой подложкой предотвращает соскальзывание в сторону, защищает хрупкие поверхности и гасит вибрации и толчки. Тип C с кольцевым уплотнением обеспечивает уплотнение над землёй, предотвращая накопление грязи под опорой.

• Характеристики эластомера

• Оцинкованная, воронёная пассивированная поверхность

• Возможны другие цвета поверхности (пластиковое покрытие)

• другая геометрия в точке контакта
