Характеристики
Типы
- Тип N: без пластиковой крышки
- Тип G: с пластиковым колпачком, скользящий

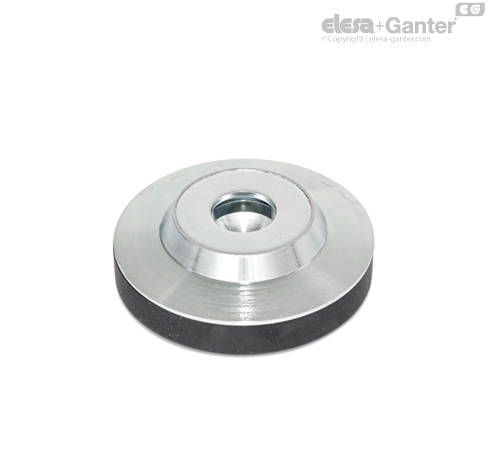

- Тип R: с пластиковым колпачком, нескользящий
Опорная пластина
Оцинкованная сталь, голубая пассивация
Стопорная пружина
Нержавеющая сталь AISI 301
- Технополимер (Полиацеталь POM)
Информация
Опорные пластины GN 6311.3 используются вместе с шарнирными винтами (установочные винты DIN 6332 , верстачные винты DIN 6304 , DIN 6306 ) для установки и выравнивания устройств и механизмов.
Благодаря особой форме неподвижного упорного кольца опорная пластина легко вставляется в шарнир и извлекается из него.
Типы G и R с пластиковым колпачком предотвращают повреждение чувствительных поверхностей. Из-за большого диаметра пластины d1 контактное давление остается в допустимых пределах.
