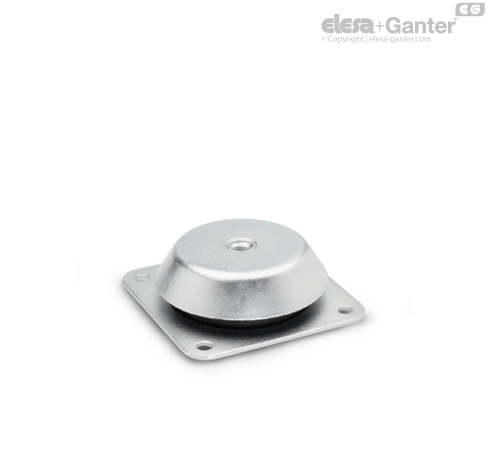

GN 148-B Регулируемые опоры с фланцем с четырьмя отверстиями

Регулируемые опоры GN 148 предназначены для установки мощной техники и комплектов оборудования с изоляцией против вибраций.

Это оказывает положительное влияние на срок службы машин и дополнительно уменьшает шумовое загрязнение.

Конструкция такова, что горизонтально действующие силы также поглощаются. Конструкция с замком отрывного типа (Тип 2) защищает регулируемые опоры от разрушений, вызванных отрыванием под действием чрезмерных растягивающих нагрузок.

Данные, относящиеся к несущей способности, не являются обязательными рекомендуемыми значениями и исключают любую ответственность. Они не дают общей гарантии качества и состояния. Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели.

• Резиновые подушки GN 148.2



F₁ = статическая нагрузка в вертикальном направлении (давление)

F₂ = статическая нагрузка в горизонтальном направлении (боковое давление)

s₁ = сжатие в вертикальном направлении (ход пружины) под нагрузкой через F₁

s₂ = сжатие в вертикальном направлении (ход пружины) под нагрузкой через F₂

Жёсткость R:

это нагрузка, которая приводит к сжатию демпфирующих элементов на 1 мм (жёсткость пружины)

Ниже в таблице приведены данные о максимальной статической нагрузке F, максимальном номинальном сжатии и получающейся жёсткости R.

Показанный способ и приведённые значения дают возможность определения максимальной степени вибрационной изоляции как фактора интерференционной частоты.

Терминология

Интерференционная частота [Гц]:

это частота, исходящая от машины, например,

частота вращения ведущего вала машины [об/мин].

Статическая нагрузка F [Н]:

это нагрузка, действующая на каждый элемент амортизации вибрации (регулируемая опора).

Степень изоляции [%]:

это величина для поглощения интерференционной частоты (демпфирование).

Сжатие s [мм]:

это изменение в высоте демпфирующего элемента (ход пружины).

Жёсткость R [Н/мм]:

это нагрузка, которая приводит демпфирующий элемент к

сжатию на 1 мм (жёсткость пружины).



Определение подходящей регулируемой опоры и максимальной степени изоляции

После вычисления статической нагрузки F выберите регулируемую опору из таблицы. Пожалуйста, обратите внимание на то, что статическая нагрузка F должна быть максимально близка к допустимой статической нагрузке, но не превышать её. Соответствующая жёсткость R выбранной опоры также указана в таблице.

Фактическое сжатие затем вычисляется с помощью нижеприведённого уравнения.

Теперь исходя из вычисленного фактического сжатия S максимальная степень изоляции как фактор интерференционной частоты может быть определена из вышеприведённой таблицы.

Для оптимизации максимальной степени изоляции измените количество опор таким образом, чтобы статическая нагрузка F каждой регулируемой опоры была максимально близка к значению допустимой статической нагрузки, указанной в таблице. Это увеличит сжатие с, что, в свою очередь, улучшит степень изоляции.

В целом средние и высокие частоты могут быть очень хорошо изолированы с соответствующим сжатием.
