Характеристики
Тип (опорная пластина)
- Тип B1: матовая поверхность, дробеструйная обработка, резиновая подкладка, чёрный цвет
Вариант исполнения (винт)
- Вариант исполнения S: без гайки, внешний шестигранник в основании
- Вариант исполнения SK: с гайкой, внешний шестигранник в основании
- Вариант исполнения T: без гайки, лыска под ключ в основании
- Вариант исполнения TK: с гайкой, лыска под ключ в основании
- Вариант исполнения U: без гайки, со шлицем под шестигранник сверху, с гранью под ключ в основании
- Вариант исполнения UK: с гайкой, со шлицем под шестигранник сверху, с гранью под ключ в основании
- Вариант исполнения V: без гайки, с внешним шестигранником сверху, с гранью под ключ в основании
- Вариант исполнения VK: с гайкой, с внешним шестигранником сверху, с гранью под ключ в основании
- Вариант исполнения W: с регулируемой муфтой, с закрытой резьбой, с гранью под ключ в основании

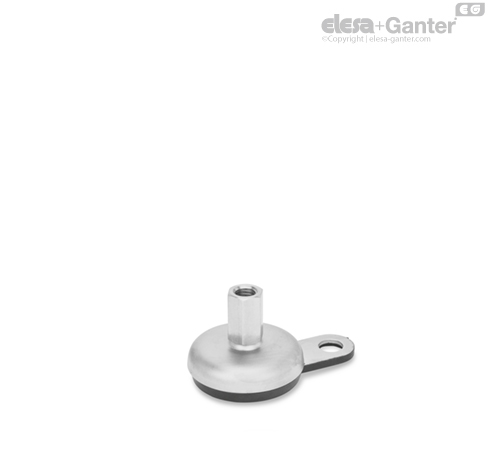

- ВариантX: Внешний шестигранник со внутренней резьбой
Опорная пластина / фланец
Нержавеющая сталь AISI 304
Резьбовой стержень
Нержавеющая сталь AISI 303
Шестигранная гайка ISO 4032
Нержавеющая сталь AISI 304
Резиновая подкладка, инкрустрированная
черный цвет, NBR (Perbunan®)
твёрдость по Шору А 80 ± 5
Информация
Регулируемые опоры GN 33 поставляются в собранном виде и являются неразборными.
Номинальная нагрузка регулируемых опор
Информация
Допустимая статическая нагрузка, приведённая в таблице, опирается на ряд испытаний, в которых нагрузка была применена перпендикулярно к опорной пластине. Для значений, приведённых в таблице (по всей видимости, имеется в виду остаточное напряжение), может привести к незначительным деформациям опорной пластины.
Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, снижают несущую способность регулировочного шпинделя и должны быть приняты во внимание.
Кроме того, предполагается, что прочность шпинделя будет составлять ≥ 500 Н/мм2.
Приведённые подробные данные в отношении прочности являются необязательными ориентировочными значениями, не подразумевающими какой-либо ответственности. В целом, они не являются гарантией качества.
Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.
| d1 | d2 | Статическая нагрузка в кН | - | - | - | - |
| - | - | Варианты исполнения резьбового стержня | - | - | - | - |
| - | - | S / SK | T / TK и U / UK | V / VK | W | X |
| - | - | Резина черного цвета | Резина черного цвета | Резина черного цвета | Резина черного цвета | Резина черного цвета |
| 50 | M 8 | 8 | - | - | - | 8 |
| 50 | M 10 | 14 | - | - | - | 13 |
| 50 | M 12 | 20 | - | - | - | 20 |
| 50 | M 16 | - | 28 | - | - | 28 |
| 60 | M 8 | 8 | - | - | - | 8 |
| 60 | M 10 | 14 | - | - | - | 13 |
| 60 | M 12 | 20 | - | - | - | 20 |
| 60 | M 16 | - | 28 | 27 | 27 | 28 |
| 80 | M 8 | 8 | - | - | - | 8 |
| 80 | M 10 | 14 | - | - | - | 13 |
| 80 | M 12 | 19 | - | - | - | 15 |
| 80 | M 16 | - | 19 | 24 | 24 | 19 |
| 80 | M 20 | - | 19 | 24 | 24 | 19 |
| 80 | M 24 | - | 19 | 24 | 24 | - |
| 100 | M 8 | 8 | - | - | - | 8 |
| 100 | M 10 | 14 | - | - | - | 13 |
| 100 | M 12 | 17 | - | - | - | 17 |
| 100 | M 16 | - | 17 | 21 | 21 | 17 |
| 100 | M 20 | - | 17 | 21 | 21 | 17 |
| 100 | M 24 | - | 17 | 21 | 21 | - |
| 120 | M 20 | - | 25 | - | - | 25 |
| 120 | M 24 | - | 25 | - | - | - |
| 120 | M 30 | - | 25 | - | - | - |
Варианты исполнения резьбового стержня
| Варианты исполнения резьбового стержня |
 |  |  |
| S / SK: внешний шестигранник в основании при d2 M 8, M 10, M 12 | T / TK: лыска под ключ в основании при d2 M 16, M 20, M 24, M 30 | U / UK: шлицем под шестигранник сверху и лыска под ключ в основании при d2 M 16, M 20, M 24, M 30 |
 |  |  |
| V / VK: внешний шестигранник сверху и лыска под ключ в основании при d2 M 16, M 20, M 24 | W: закрытая резьба и лыска под ключ в основании при d2 M 16, M 20, M 24 | X: внешний шестигранник со внутренней резьбой при d2 M 8, M 10, M 12, M 16, M 20 |
