Характеристики
Типы (опорная пластина)
- Тип A: без резиновой подложки

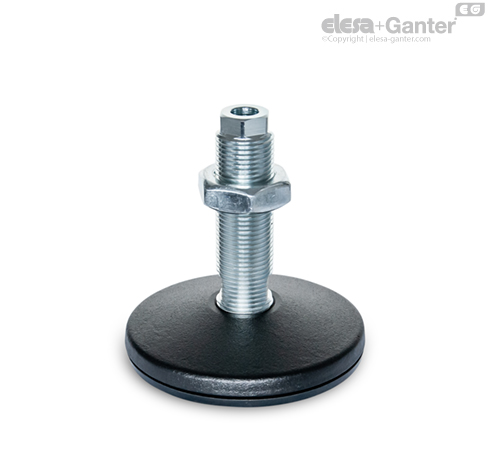

- Тип B: с резиновой подложкой
- Тип C: с кольцевым уплотнением
Опорная пластина
Сталь, пластиковое покрытие
чёрный цвет, RAL 9005, текстурированная отделка
Резьбовые стержни / шестигранная гайка ISO 8675
Оцинкованная сталь, с голубой пассивацией
Резиновая подкладка, инкрустрированная
черный цвет, NBR
Твёрдость по Шору А 85 ± 5
Кольцевое уплотнение, вставка
черный цвет, NBR
Твёрдость по Шору А ≈ 70
Информация
Регулируемые опоры GN 37 отличаются своей прочной конструкцией и большим разнообразием вариантов исполнения. Они используются преимущественно в крупногабаритных и тяжёлых системах и машинах. Сквозное отверстие обеспечивает установку опорных ножек машины на земле по центру, что делает их идеальными для сжимающих и растягивающих нагрузок.
Опорные пластины и резьбовые стержни не соединяются между собой, при регулировке они автоматически центрируются по радиусу в точке контакта.
Тип B с резиновой подложкой предотвращает соскальзывание в сторону, защищает хрупкие поверхности и гасит вибрации и толчки. Тип C с кольцевым уплотнением обеспечивает уплотнение над землёй, предотвращая накопление грязи под опорой. Например, при использовании вместе с поддоном предотвращается утечка смазки на подстилающую поверхность.
