GN 41-W
GN 41
Регулируемые опоры
78711-R,20
78710-R,10
78712-R,50
илиGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Опорная пластина
Нержавеющая сталь AISI 304
Опорная пластина, бесцветная, шлифованная
Резьбовой стержень
Нержавеющая сталь AISI 303
Шестигранная гайка ISO 4032
Нержавеющая сталь
Резиновая подкладка
надеваемый
черный цвет, TPE (Santoprene®)
≈ 80 Шор А
Резиновая подкладка
вулканизированная
черный цвет, NBR (Perbunan®)
Твёрдость по Шору А 70 ± 5
Регулируемые опоры GN 41 предназначены для использования в агрессивных условиях окружающей среды. Различные комбинации опор и вариантов исполнения резьбового штока позволяют применять данные регулируемые опоры в любой ситуации.
Опоры с резиновыми прокладками не повреждают чувствительные контактные поверхности и уменьшают боковое скольжение. Опоры типа B0 крепятся к монтажной поверхности через два отверстия.
Регулируемые опоры поставляются в полностью собранном виде и являются неразборными.
| d1 | - | - | d2 | Статическая нагрузка в кН | - | - | - | - |
| GN 41 / GN 44 | GN 43 / GN 45 | GN 43 | - | Варианты исполнения резьбового стержня | - | - | - | - |
| - | каплевидная форма | Прямоугольна форма | - | S / SK | T / TK и U / UK | V / VK | W | X |
| 40 | - | - | M 8 | 8 | - | - | - | 8 |
| 40 | - | - | M 10 | 12 | - | - | - | 12 |
| 40 | - | - | M 12 | 12 | - | - | - | 12 |
| 40 | - | - | M 16 | - | 12 | - | - | 12 |
| 50 | 50 | - | M 8 | 8 | - | - | - | 8 |
| 50 | 50 | - | M 10 | 14 | - | - | - | 14 |
| 50 | 50 | - | M 12 | 14 | - | - | - | 14 |
| 50 | 50 | - | M 16 | - | 14 | - | - | 14 |
| 60 | 60 | - | M 8 | 8 | - | - | - | 8 |
| 60 | 60 | - | M 10 | 14 | - | - | - | 14 |
| 60 | 60 | - | M 12 | 16 | - | - | - | 16 |
| 60 | 60 | - | M 16 | - | 16 | 16 | 16 | 16 |
| 80 | 80 | 80 | M 8 | 8 | - | - | - | 8 |
| 80 | 80 | 80 | M 10 | 14 | - | - | - | 14 |
| 80 | 80 | 80 | M 12 | 20 | - | - | - | 20 |
| 80 | 80 | 80 | M 16 | - | 20 | 20 | 20 | 20 |
| 80 | 80 | 80 | M 20 | - | 20 | 20 | 20 | 20 |
| 80 | 80 | 80 | M 24 | - | 22 | 22 | 22 | - |
Допустимая статическая нагрузка, приведённая в таблице, опирается на ряд испытаний, в которых нагрузка была применена перпендикулярно к опорной пластине (без резиновой подложки). Для значений, приведённых в таблице (по всей видимости, имеется в виду остаточное напряжение), может привести к незначительным деформациям опорной пластины.
Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, снижают несущую способность регулировочного шпинделя и должны быть приняты во внимание.
Кроме того, предполагается, что прочность шпинделя будет составлять ≥ 500 Н/мм2.
Данные, указанные применительно к прочности, являются необязывающими ориентировочными значениями, не предполагающими какую-либо ответственность. Они не влекут за собой возникновения гарантийных обязательств в плане качества.
Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.
| Варианты исполнения резьбового стержня | ||
| S / SK: внешний шестигранник в основании при d2 M 8, M 10, M 12 | T / TK: лыска под ключ в основании при d2 M 16, M 20, M 24 | U / UK: шлицем под шестигранник сверху и лыска под ключ в основании при d2 M 16, M 20, M 24 |

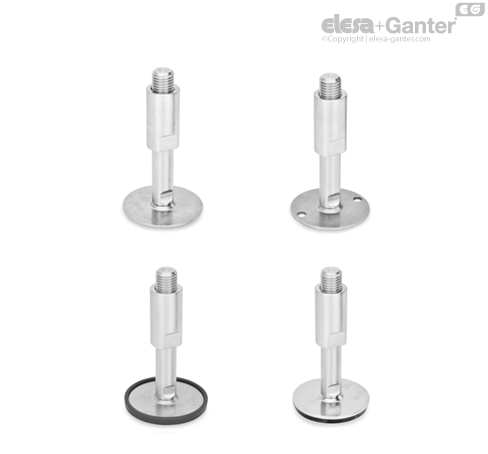

| V / VK: внешний шестигранник сверху и лыска под ключ в основании при d2 M 16, M 20, M 24 | W: закрытая резьба и лыска под ключ в основании при d2 M 16, M 20, M 24 | X: внешний шестигранник со внутренней резьбой при d2 M 8, M 10, M 12, M 16, M 20 |
