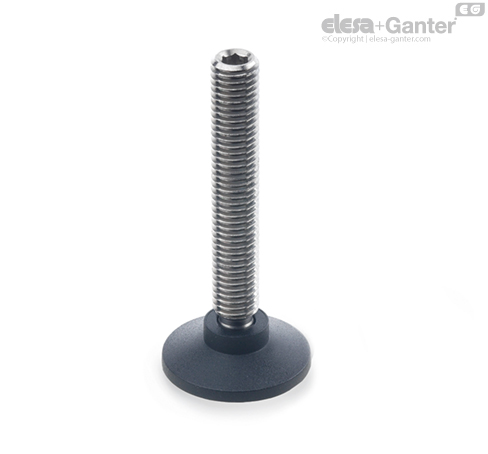

GN 638-NI Шарнирные регулируемые опоры Нержавеющая сталь, пластиковое основание опоры

Выравнивающие опоры с шаром GN 638 подходят для универсального применения. Конструкции с пластиковой упорной накладкой предотвращают повреждение чувствительных поверхностей. Для применения в агрессивных средах или при повышенных нагрузках предпочтение отдаётся версиям из нержавеющей стали.

Диаметр шара d₃ меньше диаметра сердцевины резьбы с тем, чтобы винт можно было ввинтить на стороне шара. Шарообразный конец можно легко втиснуть в упорную накладку и при необходимости обратно удалить.

Данные по допустимой статической нагрузке устанавливаются в ходе испытаний, но являются лишь ориентировочными. В ходе этих испытаний нагрузка была размещена вертикально и по центру над шпилькой. При измеряемой нагрузке в 3,5 кН не наблюдалась остаточная деформация, видимая на основании опоры, а также не происходило никаких повреждений.

• Характеристики пластика

• Характеристики нержавеющей стали

• Значения прочности винтов
