Характеристики
- Тип D: без упорной подушки
- Тип E: с упорной подушкой DIN 6311 (только для стали)

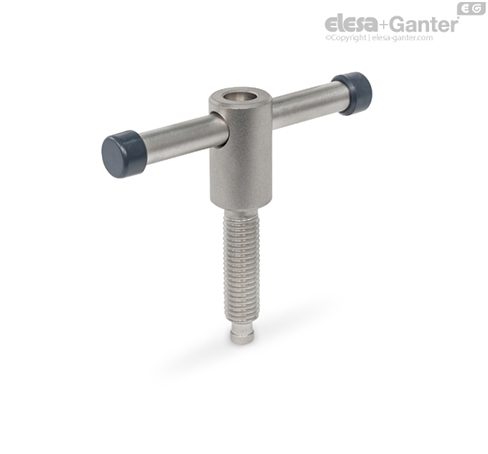

Винт с перекидной рукояткой
- Упорная накладка из закалённой стали
- Нержавеющая сталь AISI 304 NI
Пластик, полиэтилен (PE)
Серый
Упорная накладка для типа E
Сталь
- Пружинное стопорное кольцо
- Стальная пружинная проволока
Нержавеющая сталь AISI 301
Информация
Винты с перекидной рукояткой DIN 6306 используются для зажима и прессования. Их сочетание с упорными подушками или опорными пластинами увеличивает контактную поверхность и обеспечивает угловую компенсацию.
Скользящий штифт имеет защиту от потери в виде торцевых заглушек и удерживается в любом положении при помощи нажимной пружины.
Монтаж упорной подушки (тип E) выполнять проще, если стержень располагается под углом по отношению к закрытой стороне пружинного стопорного кольца, а затем прижимается.
