Характеристики
- Тип A: стальная контактная пластина с установочной гайкой
- Тип B: стальная контактная пластина без установочной гайки
Прецизионное литьё из стали
Оцинкованный, синий пассивированный Z
Нержавеющая сталь AISI 303
химически никелированный
прижимная гайка / прижимной винт
Сталь
Оцинкованная, воронёная пассивированная
Установочная гайка только тип A
Сталь
Оцинкованная, воронёная пассивированная
Сталь
- С цинковым чешуйчатым покрытием
Информация

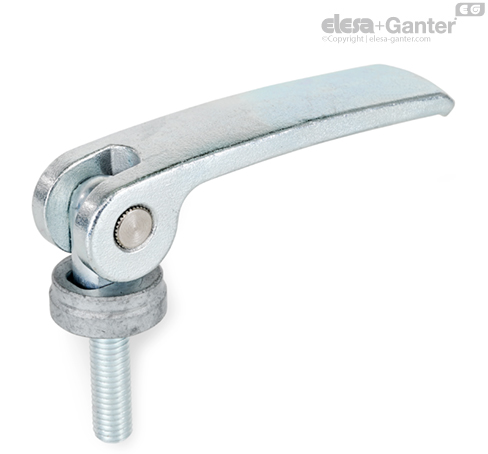

Прижимные ручки GN 927.2 с эксцентриковым кулачком используются для быстрого прижатия и высвобождения. В отличие от ручек с резьбовыми соединениями, у этих ручек усилие прижатия создаётся без крутящего момента.
Конструкция ручек обеспечивает защиту от превышения максимального усилия при нажатии. При условии соблюдения порядка правильной сборки и установки не остается компонентов в свободном положении.
Преимущества ручек типа A:
Расстояние между шарниром и поверхностью регулируется с помощью резьбы с частым шагом, что позволяет с лёгкостью достигать максимального усилия прижатия. Кроме того, можно регулировать положение ручки относительно оси прижимного элемента.
Конструктивные особенности (тип A)
