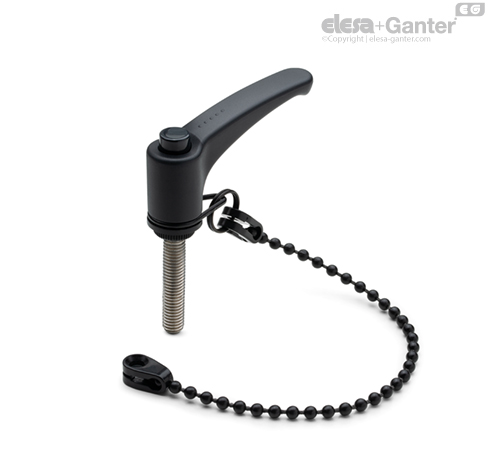

ERX-SST-p-LP Регулируемые ручки Резьбовой стержень из нержавеющей стали

Особенности и области применения

Фиксатор, расположенный между рычагом и упругим кольцом, может свободно вращаться. Спиральное кольцо соединяет эластичный стопорный фиксатор с цепью. Принятое решение позволяет эргономичное использование ручки без цепи, мешающей операциям затягивания и регулировки рычага.

Подходит для использования, когда необходимо предотвратить потерю ручки.

В случае областей применения, в которых фиксация цепи осуществляется выше места крепления рычага, рекомендуется оставить небольшую слабину для предотвращения соприкосновения кольца с рычагом.

Особенно подходит для установки в случаях, когда угол поворота рычага ограничен малым пространством.

Преимущества изделий данной модели в сравнении с регулируемыми ручками других типов с металлическим фиксирующим винтом:

• абсолютная электрическая изоляция для оператора

• отсутствие на поверхности стальных компонентов, подверженных ржавению

• эргономичность.

Устойчивость к нагрузкам

Регулируемые ручки с прижимными элементами предназначены для зажимных операций, иногда производимых с очень высокой частотой.

Таким образом, особое значение имеет эксплуатационная устойчивость ручки (например, устойчивость к повторяющемся циклам затягивания), в частности прочность зубчатого элемента в узле зацепления, который передаёт усилие от рычага к резьбовому элементу (втулке или шпильке).

На практике результаты нескольких лабораторных исследований, выполненных с применением специального инструмента, имитирующего самые суровые условия использования, показали, что, например, регулируемая ручка ERX.78 может выдержать без оседания более 100 000 циклов затяжки под воздействием силы 490 Н (см. график).

Особый технополимер, армированный стекловолокном, позволяет регулируемым ручкам производства компании ELESA достичь отличных показателей эксплуатационной устойчивости, которые намного выше прилагаемых усилий в обычных условиях работы.



Инструкции по использованию

Для выполнения регулировки в процессе затяжки поднимите рычаг для расцепления зубьев зажимного элемента и верните его в исходное положение. Когда рычаг отпущен, возвратная пружина автоматически зацепляет зубья.

Специальные исполнения доступны по запросу

• Цепи различной длины.

• Ручка с удерживающим тросом CV-T из полиэтилена чёрного цвета.

• Ручка с тросом из нержавеющей стали: GN 111, GN 111.2, GN 111.4.
