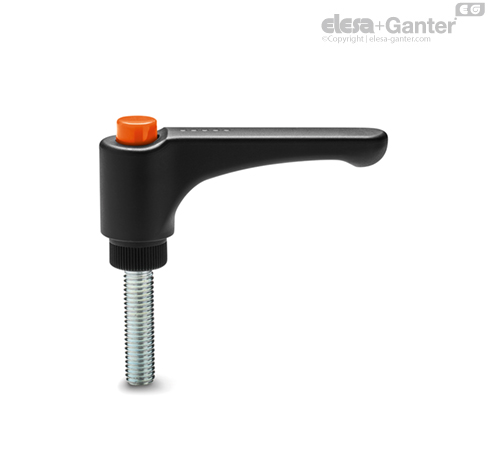

ERW-p Ручка регулируемого типа Резьбовая шпилька из оцинкованной стали

Особенности и области применения

Ручки данного типа устанавливаются, когда доступное пространство и характер использования делают плоскую конфигурацию ручки предпочтительнее наклонной.

Преимущества изделий данной модели в сравнении с регулируемыми ручками других типов с металлическим фиксирующим винтом:

• абсолютная электрическая изоляция для оператора
• отсутствие на поверхности стальных компонентов, подверженных ржавению
• эргономичность

устойчивость к нагрузкам

Регулируемые ручки с прижимными элементами предназначены для зажимных операций, иногда производимых с очень высокой частотой.

Таким образом, особое значение имеет эксплуатационная устойчивость ручки (например, усточивость к повторяющемся циклам затягивания), в частности прочность зубчатого элемента в узле зацепления, который передаёт усилие от рычага к резьбовому элементу (втулке или шпильке).

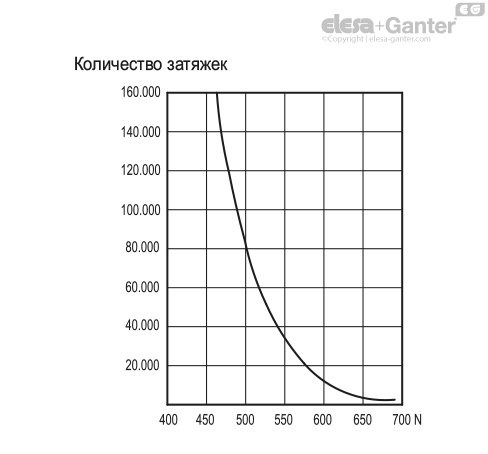

Результаты нескольких лабораторных испытаний, имитирующих жёсткие условия эксплуатации, показали, что, например, регулируемые ручки модели ERW.78 выдерживают более 100 тыс. срабатываний с усилием 490 Н (см. график).

Особый технополимер, армированный стекловолокном, позволяет регулируемым ручкам производства компании ELESA достичь отличных показателей эксплуатационной устойчивости, которые намного выше прилагаемых усилий в обычных условиях работы.



Инструкции по использованию

Для срабатывания прижимного элемента поднимите ручку, чтобы разъединить зубчатое зацепление, затем верните её в исходное положение. При отпускании ручки возвратная пружина автоматически входит в зацепление с зубцами.
