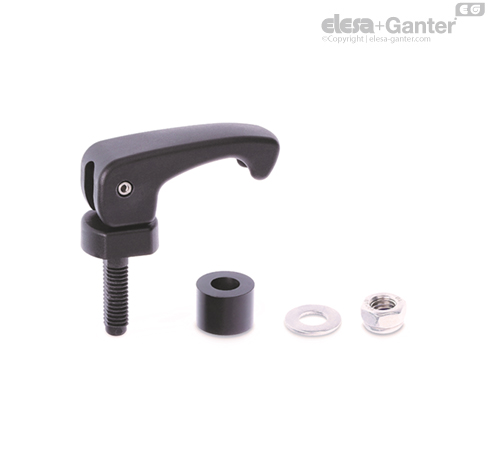

LAC-FL-O-SST Шарнирные ручки С установочным штифтом, препятствующим вращению

Особенности и области применения

Шарнирная ручка представляет собой устройство, которое обеспечивает быстрое и эффективное крепление панели (например, двери) к конструкции (например, раме), гарантирующее идеальное закрытие даже в случае вибрации или любого смещения между двумя элементами.

При повороте ручки по часовой стрелке эластичный удерживающий элемент расширяется, фиксируя сцепку двух элементов (рис. 1).

Изделие также может применяться на оборудовании, которое подвергается частой очистке струями воды или пара, или в любом случае в условиях, требующих особого внимания с точки зрения гигиены.





Инструкции по монтажу

Просверлите в панели (например, в двери) отверстие, на котором должна быть закреплена ручка, по указанным шаблонам (рис. 2).

Наличие отверстия для установочного штифта диаметром 3.95 мм (исполнение LAC-FL-O-SST) позволяет удерживать ручку в необходимом положении.

В процессе монтажа штифт должн входить в отверстие с незначительной помехой.

Просверлите отверстие в закрепляемой панели (например, в раме) по размерному шаблону, указанному в таблице (рис. 3).

Установите ручку и кулачковое скользящее основание на панель (створку), расположите эластичный удерживающий элемент и шайбу с противоположной стороны, законтрите самоконтрящейся гайкой до полного исключения перемещения, слегка сжав эластичный удерживающий элемент.





* Максимальная кратковременная удерживающая сила эластичного удерживающего элемента.
