Основные характеристики
Корпус шарнирной ручки
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Вращающийся штифт
Оцинкованная сталь или нержавеющая сталь AISI 303, глянцевая поверхность, с резьбовым отверстием либо резьбовым стержнем.
Элемент, соединяющий и удерживающий ручку с основным кулачком скольжения.
Технополимер на основе полиамида (PA), черный цвет.
Основной кулачок скольжения
Супертехнополимер на основе полиамида (PA), чёрный цвет.
Регулируемая кольцевая гайка с насечками
Супертехнополимер на основе полиамида (PA), чёрный цвет.
Стандартные исполнения
- LAC-B: позиционирование без регулируемой кольцевой гайки, вращающийся штифт из оцинкованной стали с резьбовым отверстием.
- LAC-SST: позиционирование без регулируемой кольцевой гайки, вращающийся штифт из нержавеющей стали AISI 303 с резьбовым отверстием.
- LAC-p: позиционирование без регулируемой кольцевой гайки, вращающийся штифт со шпилькой из оцинкованной стали с фаской на торце, стандарт UNI 947: ISO 4753 Технические данные).
- LAC-SST-p: позиционирование без регулируемой кольцевой гайки, вращающийся штифт с резьбовой шпилькой из нержавеющей стали AISI 303, со скошенным плоским концом, стандарт UNI 947: ISO 4753 Технические данные).
- LAC-B-R: позиционирование с помощью регулируемой кольцевой гайки, вращающийся штифт из оцинкованной стали с резьбовым отверстием.
- LAC-SST-R: позиционирование с помощью регулируемой кольцевой гайки, вращающийся штифт из нержавеющей стали AISI 303 с резьбовым отверстием.
- LAC-p-R: позиционирование с помощью регулируемой кольцевой гайки, вращающийся штифт со шпилькой из оцинкованной стали, с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).
- LAC-SST-p-R: позиционирование с помощью регулируемой кольцевой гайки, вращающийся штифт со шпилькой из нержавеющей стали AISI 303, с фаской на торце, стандарт UNI 947: ISO 4753Технические данные).
Общая информация
Особенности и области применения
Ручки с кулачковым зажимом обеспечивают быстрое и надёжное прижатие.

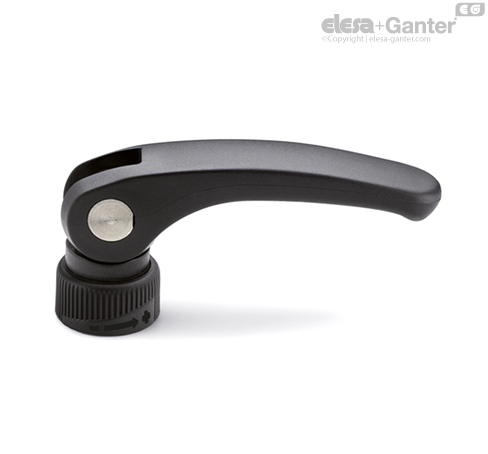

Ручки модели LAC-R с регулируемой кольцевой гайкой (конструкция запатентована компанией ELESA) обеспечивают быстрое и безопасное прижатие. Кольцевая гайка с насечкой в основании ручки позволяет регулировать прижимную силу и блокировать ручку в требуемом положении.
Другие исполнения
Специальные исполнения доступны по запросу
Шарнирные ручки с соединительным элементом, без рассверленного отверстия для лучшей очистки (для достаточных количеств).
Инструкции по использованию
Рекомендации для сборки
LAC-B, LAC-SST, LAC-B-R и LAC-SST-R с резьбовым отверстием. Установочный винт шарнирной ручки должен выступать на максимальное расстояние h1, см. таблицу и рис. 1. Для оператора сигналом достижения максимального расстояния h1 является соприкасание винта и соединительного элемента.
Инструкция по фиксации и регулировке
- Прижатие в моделях LAC: поднимите рычаг, поверните его по часовой стрелке до упора и опустите. Точкой опоры рычага является эксцентриковый кулачок, который управляет основанием путем вращения.
- LAC-R: поворот рычага по часовой стрелке до упора.
Точная регулировка: отрегулируйте силу зажима, вращая кольцевую гайку с насечкой влево либо вправо, затем установите рычаг в требуемое положение. На круглой гайке отмечены минимальное и максимальное значения поворота; для регулировки достаточно половины оборота.
Прижатие: опустите рычаг и поверните его на основании. Точкой опоры рычага является эксцентриковый кулачок, который управляет основанием путем вращения.
