Основные характеристики
Материал
Армированный стекловолокном технополимер на основе полиамида (ПА), RAL 9005 (C9), черный или серый цвет, RAL 7040 (C33), матовая отделка.
Общая информация
Особенности и области применения
Основание может подлежать переднему монтажу с использованием винта с цилиндрической головкой M5 с шайбой UNI 6592 и заднему монтажу с использованием гайки M5, которую можно приобрести.

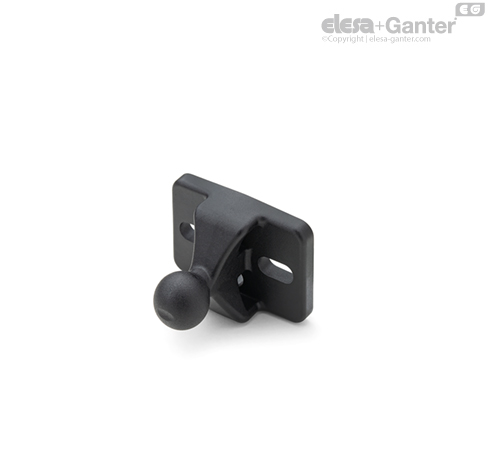

Основание с шаровым соединением предназначено для монтажа на зажимах TCC.
Втулка со сферическими гнёздами должна использоваться для каждого основания TCC-SJA, не входит в комплект поставки.
Технические данные
Показатели сопротивления, представленные в таблице, были получены в результате лабораторных исследований, проводимых при температуре окружающей среды с затянутыми винтами с рекомендуемым крутящим моментом 5 Н·м.
Шаровое соединение может свободно вращаться и наклоняться под углом максимум +/-30 градусов.
Инструкции по монтажу
Инструкции по монтажу (рис. 1)
- С нажимом установите шаровое соединение в один из концов втулки.
- После ослабления нажимного винта установите втулку в зажим до щелчка.
- Поверните соединение в требуемом положении.
Рекомендуется при необходимости ослабить нажимной винт для изменения положения соединения.
