Характеристики
Типы
- Тип K: С двумя рычажными ручками и двумя винтами под торцевой ключ
- Тип S: с четырьмя винтами с головкой под торцевой ключ
Крепёжная скоба
Алюминий
- матовая отделка, шлифование MT
- анодированный, чёрный цвет ELS
Регулируемые ручки рычажного типа (тип K)
- Цинк, литьё под давлением
С пластиковым покрытием
серебряный цвет, RAL 9006, текстурированная отделка
- Резьбовая втулка и фиксирующий винт
Нержавеющая сталь AISI 303
Регулировочное колесо
Нержавеющая сталь AISI 303
Опорная шайба
Пластик
Винты с головкой под торцевой ключ ISO 4762
Нержавеющая сталь AISI 304
- 2 шт., химически чернёная поверхность (тип S)
- 2 шт., гладкая поверхность (тип K / тип S)
Винт с потайной головкой ISO 14581
Нержавеющая сталь AISI 304
пружина
Стальная пружина AISI 301
Информация

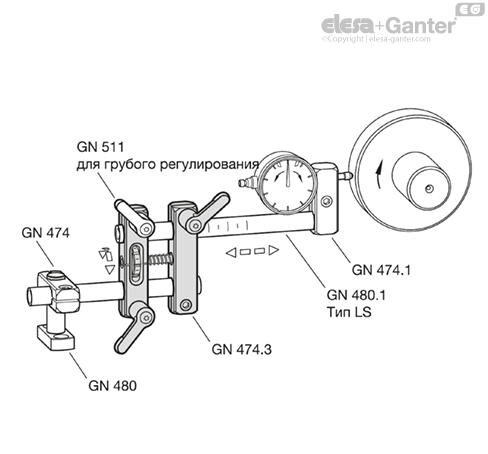

Параллельные крепёжные скобы с регулируемым шпинделем GN 474.3 используются для регулирования настроек измерения или проверки.
Для грубого регулирования в миллиметрах две смежные точки зажима разжимаются, чтобы можно было быстро сместить болт. При использовании стяжных болтов / удерживающих трубок GN 480.1 в типах LS с продольной шкалой на шкале предоставляется ориентация в процессе предварительной установки.
Для точного регулирования разжимаются две точки зажима, расположенные противоположно по диагонали. Относительное положение стяжных болтов / удерживающих трубок может быть затем установлено при помощи регулировочного колеса. Регулировочное расстояние может считываться с шагом 0,1 мм, исходя из рифлёной градуировки. Благодаря встроенной пружине регулирование не имеет люфта.

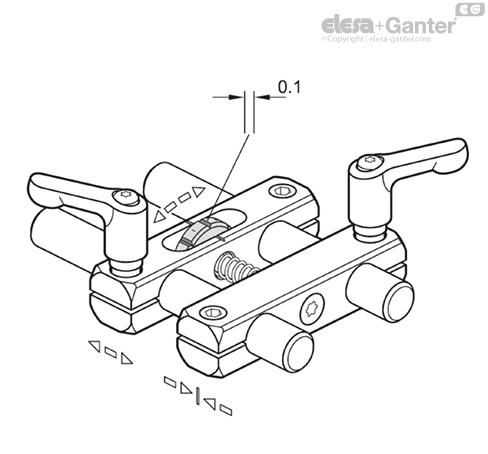

Регулировка
Штриховая шкала на регулировочном колесе для регулирования с шагом 1/10 мм
