Характеристики
Типы
Идентификационный номер
- № 4: с накидной гайкой из нержавеющей стали DIN 917
Нержавеющая сталь AISI CF-8
матовая отделка, дробеструйная обработка
Болт с квадратным подголовком DIN 603
Нержавеющая сталь
Накидные гайки DIN 917 / Шайбы
Нержавеющая сталь
Пластик (полиацеталь POM)
Силиконовая резина, твёрдость по Шору (40...60)А
Информация

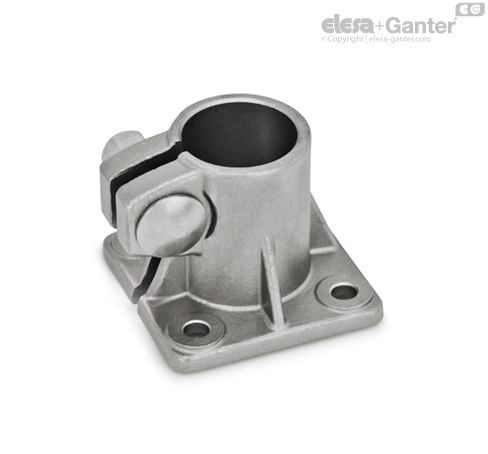

Рабочие отверстия соединительных зажимов опорной пластины GN 163.5 подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
В месте расположения винтов z болт с квадратным подголовком и накидная гайка позволяют уменьшить сечение отверстия для зажима. Тип B оснащён уплотнениями на месте расположения винтов.
Для зажима без использования инструментов можно заменить накидную гайку на регулируемую ручку рычажного типа GN 911.3 перечисленные в таблице в качестве принадлежностей.
