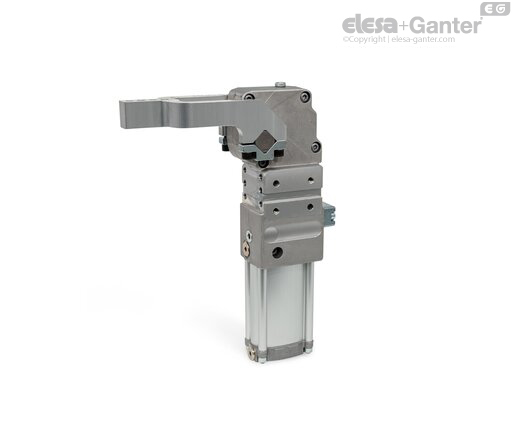

Силовые зажимы GN 8620 удерживают и позиционируют детали (например, панели из листового металла) в процессах автоматизированной сварки, а также захватывают и фиксируют детали в механизмах перемещения и сборки. Зажимной рычаг передаёт усилие натяжения или зажима, создаваемое пневматически, от механизма коленчатого рычага на обрабатываемую деталь. Быстрое поворотное движение обеспечивает короткое время цикла. Пневматическое демпфирование в конечных положениях обеспечивает плавное и мягкое перемещение.

Угол раскрытия зажимного рычага можно установить или ограничить в любом положении. Конечные положения определяются датчиками, встроенными во внутренний механизм, и не требуют настройки. Весь механизм заключён в алюминиевый корпус, защищающий его от грязи и брызг воды. Длительный срок службы обеспечивается усиленным корпусом с оптимизированной массой, а также высококачественными игольчатыми подшипниками и шарнирами внутреннего механизма.

• Нажимные винты
• DIN 6325 Установочные штифты
• DIN 7979 Установочные штифты (с внутренней резьбой)
• GN 330 Кабели с соединителем

• Перечень пневматических зажимов

• Основные допуски по стандартам ISO

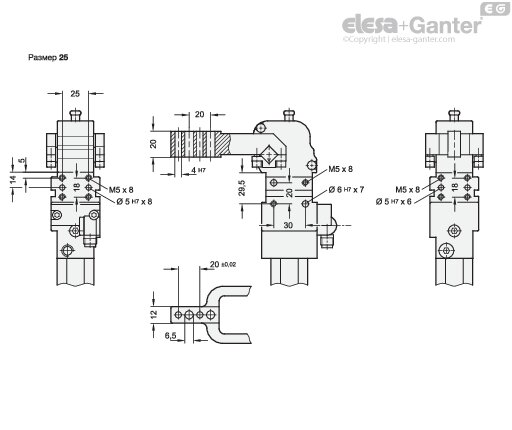

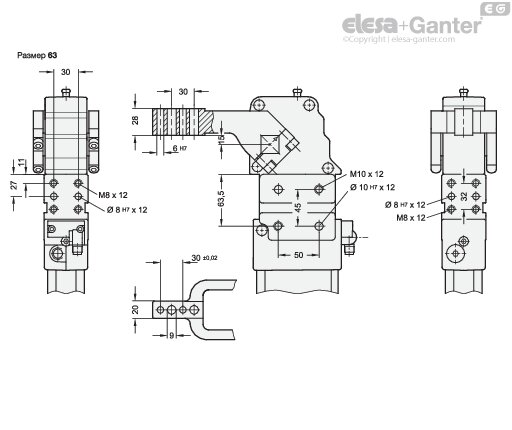

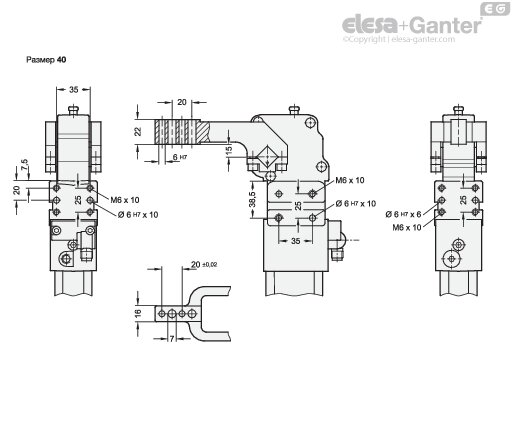

При монтаже для крепёжных винтов и установочных штифтов необходимо использовать все отверстия, имеющиеся на соответствующей стороне. Для бокового монтажа, в качестве альтернативы фиксации с помощью установочных штифтов, в предусмотренном пазу можно использовать параллельную шпонку; это позволяет выполнять параллельную регулировку положения в сочетании с продолговатыми монтажными отверстиями на стороне установки.

Пневматические соединения расположены на передней и задней сторонах. Неиспользуемые соединения закрываются входящими в комплект заглушками.







В процессе монтажа, начальной эксплуатации и использования следует придерживаться информации, представленной в инструкции по эксплуатации. Инструкция по эксплуатации прилагается к изделию или предоставляется в цифровом виде на странице изделия по адресу elesa-ganter.com.
