Характеристики
Типы

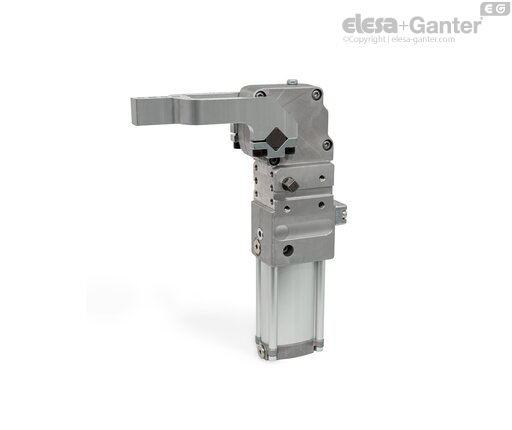

- Тип S: с зажимным рычагом
- Тип O: без зажимного рычага
Выход переключателя
Артикул
- № 1: без ручки рычажного типа
- № 2: с прямой ручкой рычажного типа
- № 3: с изогнутой ручкой рычажного типа
Корпус
Алюминий
Квадратный штифт
Азотированная сталь
Цилиндр двойного действия
Диапазон давления от 2 до 8 бар
Индуктивный датчик
Цинк, литьё под давлением
Ручка рычажного типа
- Вал, оцинкованная сталь с голубой пассивацией
- Ручка, пластик, красный цвет
Зажимной рычаг для типа S
Алюминий, анодированный, естественный цвет
Зажим, оцинкованная сталь с голубой пассивацией
Информация
Силовые зажимы GN 8621 удерживают и позиционируют детали (например, панели из листового металла) в процессах автоматизированной сварки, а также захватывают и фиксируют детали в механизмах перемещения и сборки. Зажимной рычаг передаёт усилие натяжения или зажима, создаваемое пневматически или посредством ручки рычажного типа, от механизма коленчатого рычага на обрабатываемую деталь. Быстрое поворотное движение обеспечивает короткое время цикла. Пневматическое демпфирование в конечных положениях обеспечивает плавное и мягкое перемещение.
Ручка рычажного типа упрощает процессы настройки и поиска и устранения неисправностей. Её можно установить с любой из сторон, а при работе в пневматическом режиме — снять, чтобы предотвратить несчастные случаи или непреднамеренное срабатывание.
Угол раскрытия зажимного рычага можно установить или ограничить в любом положении. Конечные положения определяются датчиками, встроенными во внутренний механизм, и не требуют настройки. Весь механизм заключён в алюминиевый корпус, защищающий его от грязи и брызг воды. Длительный срок службы обеспечивается усиленным корпусом с оптимизированной массой, а также высококачественными игольчатыми подшипниками и шарнирами внутреннего механизма.
Монтажные размеры
При монтаже для крепёжных винтов и установочных штифтов необходимо использовать все отверстия, имеющиеся на соответствующей стороне. Для бокового монтажа, в качестве альтернативы фиксации с помощью установочных штифтов, в предусмотренном пазу можно использовать параллельную шпонку; это позволяет выполнять параллельную регулировку положения в сочетании с продолговатыми монтажными отверстиями на стороне установки.
Пневматические соединения расположены на передней и задней сторонах. Неиспользуемые соединения закрываются входящими в комплект заглушками.
Указания по безопасности
В процессе монтажа, начальной эксплуатации и использования следует придерживаться информации, представленной в инструкции по эксплуатации. Инструкция по эксплуатации прилагается к изделию или предоставляется в цифровом виде на странице изделия по адресу elesa-ganter.com.
