Характеристики
Варианты запирающих защелок:
Типы
- Тип SC: Эксплуатация с ключом (одинаковый замок)
- Тип SU: Эксплуатация с ключом (уникальный замок)
Идентификационный номер

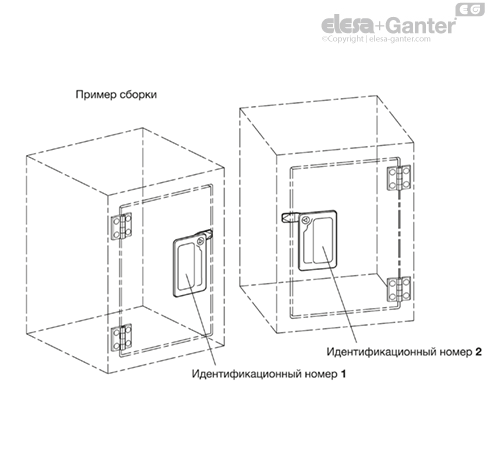

No. 1: Работа в стандартной монтажной позиции, поворот защелки налево
No. 2: Работа в стандартной монтажной позиции, поворот защелки направо
Передняя рамка, Цинк, литьё под давлением, с пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
серебристый цвет, RAL 9006, текстурированная отделка SR
Лоток, пластик
- Темно-серый цвет (для SW)
Ключ
Нейзильбер с пластиковой ручкой
другие детали
Оцинкованная сталь, голубая пассивация
Варианты незапирающих защелок:
Типы
- Тип DK: Эксплуатация с треугольным шпинделем (DK7)
- Тип VK7: Эксплуатация с квадратным шпинделем A/F7
- Тип VK8: Сердцевина квадратного сечения A/F8
- Тип SCH: Эксплуатация с пазом
- Тип VDE: Эксплуатация с двойной бородкой
Идентификационный номер
- No. 1: Работа в стандартной монтажной позиции, поворот защелки налево
- No. 2: Работа в стандартной монтажной позиции, поворот защелки направо
Передняя рамка, Цинк, литьё под давлением, с пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
серебристый цвет, RAL 9006, текстурированная отделка SR
Лоток, пластик
- Темно-серый цвет (для SW)
Рабочая часть
Цинк, литьё под давлением
- пластиковое покрытие черного цвета (для SW)
- хромированная поверхность (для SR)
другие детали
Оцинкованная сталь, голубая пассивация
Информация
Замки с утопленной ручкой GN 115.10 применяются в тех случаях, когда в дополнение к замочному механизму необходимы встроенные модульные углубления, к примеру когда ввиду нехватки пространства невозможно использование стандартных ручек.
Вращательное движение в 90° проворачивает защелку за рамой, облегчая закрывание двери.
Замки с различными рукоятками охватывают диапазон A от 4 до 50 мм.
Доступно более 200 вариантов разных типов с различным запирающим устройством, для каждой модели ключ пронумерован.
В комплект поставки входит замок в отдельном корпусе, а также 2 ключа, съёмных в обоих конечных положениях.
Инструкции по сборке и монтажу

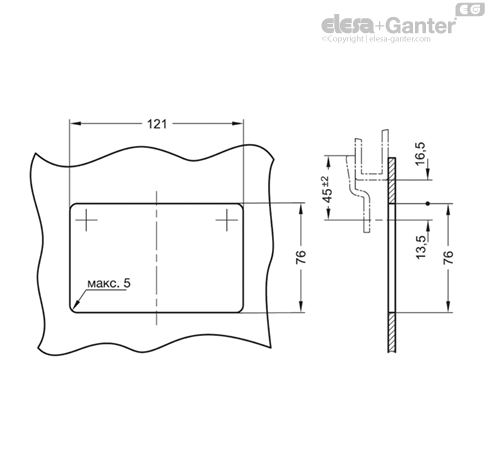

Перед сборкой в двери должна быть выполнена прорезь, как показано на схеме.
В зависимости от положения защелки, необходимо обеспечить расстояние в 16,5 мм между рамой и отметиной. Это делается, чтобы убедиться в том, что защелка заходит за раму.

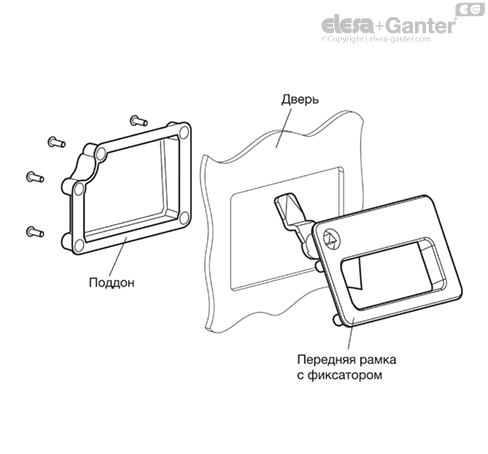

Для монтажа вставьте переднюю рамку вместе с предварительно собранной защелкой с передней стороны двери.
Поместите пластиковый лоток сзади в отверстия передней рамы.
Затем с обратной стороны прикручиваются и затягиваются винты с цилиндрической головкой M4x12 (идут в комплекте). Максимальная толщина двери при этом 7 мм.
