Характеристики
Вариант исполнения из цинка, литьё под давлением
Типы
- Тип DK: с треугольным шпинделем
- Тип VK7: с квадратным шпинделем
- Тип VK8: с квадратным шпинделем
- Тип VDE: с двойной бородкой
- Тип SCK: с лепестковой поворотной ручкой (одинаковый замок)
- Тип SCT: с Т-образной ручкой (одинаковый замок)
- Тип SG: со звездообразной ручкой
- Тип SK: с лепестковой поворотной ручкой
- Тип ST: с Т-образной ручкой
- Тип RG: с ручкой с накаткой GN 7336
- Тип KG: с лепестковой поворотной ручкой
Корпус замка
Цинк, литьё под давлением ZD
Стопорное кольцо
С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
Элементы управления
Пластик (полиамид PA)
Чёрный цвет, матовая отделка
Ключ
Нейзильбер с пластиковой ручкой
Крышка (тип RG, KG, HG)
Пластик (полиамид PA)
светло-серый цвет, матовая отделка
Другие компоненты
Оцинкованная сталь, с голубой пассивацией
Вариант исполнения из нержавеющей стали
Типы
- Тип DK: с треугольным шпинделем
- Тип VK7: с квадратным шпинделем
- Тип VK8: с квадратным шпинделем
- Тип VDE: с двойной бородкой
- Тип RG: с пластиковой ручкой с накаткой GN 7336
- Тип KG: с пластиковой лепестковой поворотной ручкой
- Тип HG: с пластиковым рычагом
- Тип SG: со звездообразной ручкой из нержавеющей стали
- Тип KGN: с лепестковой поворотной ручкой из нержавеющей стали
- Тип HGN: с рычагом из нержавеющей стали
Корпус замка
Нержавеющая сталь NI
Рычаг замка
Нержавеющая сталь AISI 304
Нержавеющая сталь AISI 304
Тянутый листовой металл и сварная втулка
Нержавеющая сталь AISI CF-8
Пластик (полиамид PA)
Чёрный цвет, матовая отделка
Другие компоненты
Нержавеющая сталь AISI 303 (типы DK, VK7, VK8, SCH, VDE)
Нержавеющая сталь AISI 304 (типы RG, KG, HG, SG, KGN, HGN)
Информация
Замки GN 515 аналогичны стандартным замкам GN 115 за исключением удлинённого корпуса. Их эксплуатация осуществляется с ограничением вращения до 90°, которое передвигает рычаг защёлки в заблокированное положение за рамой. Скосы рычага замка облегчают закрывание двери. Благодаря использованию нержавеющей стали замки идеально подходят для использования в коррозионных средах.
Устанавливая рычаги защёлок (Цинк, литьё под давлением) с различными профилями изгиба, можно менять расстояние от защёлки A в пределах от 16 до 92 мм в зависимости от высоты корпуса h1, при этом удлинённый корпус подходит для дверей толщиной до 50 мм.
Устанавливая рычаги защёлок (версия из нержавеющей стали) с различными профилями изгиба, можно менять расстояние от защёлки A в пределах от 18 до 82 мм в зависимости от высоты корпуса h1, при этом удлинённый корпус подходит для дверей толщиной до 40 мм.
Замки (с рабочими элементами, запираемые) поставляются с 2 ключами и отдельно с приложенным фиксирующим рычагом замкового механизма. Ключ вынимается в обоих конечных положениях. Замок стандартный, поэтому любой замок можно открыть одним и тем же ключом.
Защёлки GN 515 (кроме типов SCK, SCT) поставляются со свободно закрытым рычагом защёлки.
Инструкции по сборке и монтажу
Для осуществления монтажа выполните отверстия в двери, крышке или люке, как показано на монтажном чертеже.
При серийном производстве требуемое монтажное отверстие в дверном полотне обычно выполняется пробивкой или лазерной обработкой.
Монтажное отверстие также может быть выполнено путём сверления или фрезерования, как показано на монтажных чертежах.

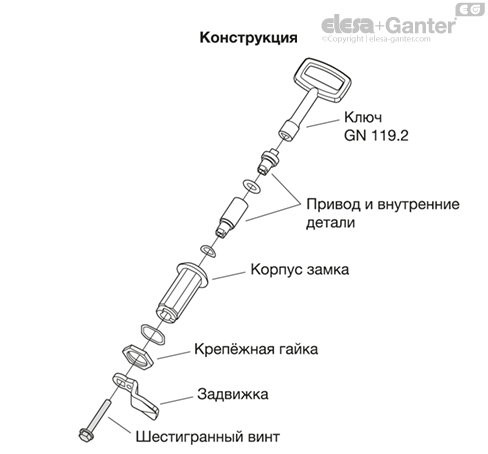

При монтаже замков необходимо следить за тем, чтобы при выкручивании или вкручивании шестигранного винта внутренние части замка не выпали из корпуса.
