Характеристики
Типы
- Тип SG: со звездообразной ручкой
- Тип SK: с лепестковой поворотной ручкой
- Тип ST: с Т-образной ручкой
- Тип RG: с ручкой с накаткой GN 7336
- Тип KG: с лепестковой поворотной ручкой
- Тип LG: с ручкой рычажного типа (только в SW)
Корпус замка
Цинк, литьё под давлением
- Стопорное кольцо, хромирование
- Стопорное кольцо, порошковое покрытие
черный цвет, RAL 9005, текстурированная отделка SW
- Тип SG, SK, ST, RG, KG, HG
Пластик (полиамид PA)
Чёрный цвет, матовая отделка
Цинк, литьё под давлением
С пластиковым покрытием
чёрный цвет, RAL 9005, текстурированная отделка
Крышка (тип RG, KG, HG, LG)
Пластик (полиамид PA)
светло-серый цвет, матовая отделка
Другие компоненты
Оцинкованная сталь, с голубой пассивацией
Информация
Замки GN 115-WOE-ZD закрываются поворотом, ограниченным 90°, который перемещает рычаг замка в заблокированное положение за дверную раму. Скосы рычага замка облегчают закрывание двери.
Доступны замки с разным расстоянием до рычага замка А: от 4 до 50 мм.
Замки GN 115-WOE-ZD поставляются со свободно закрытым рычагом замка.
Инструкции по сборке и монтажу

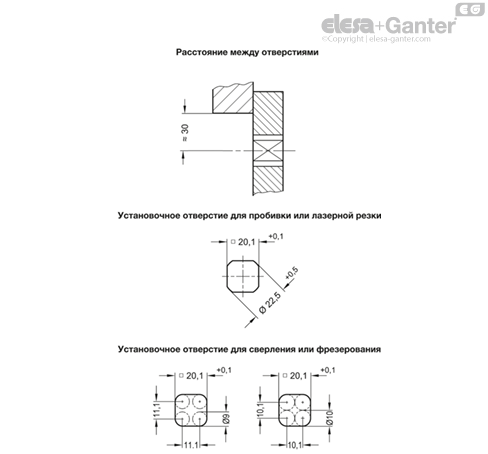

Для осуществления монтажа выполните отверстия в двери, крышке или люке, как показано на монтажном чертеже.
Будучи установленным, замок проталкивается через проделанное отверстие насквозь. С обратной стороны надевается и прикручивается шестигранная гайка.
При серийном производстве требуемое монтажное отверстие в дверном полотне обычно выполняется пробивкой или лазерной обработкой.
Установочное отверстие также может быть создано путем сверления или фрезерования, как показано на схематических чертежах.
Для серий малых размеров и стальных листов толщиной менее 2 мм используется штамп для листового металла.GN 123 для листового металла.
