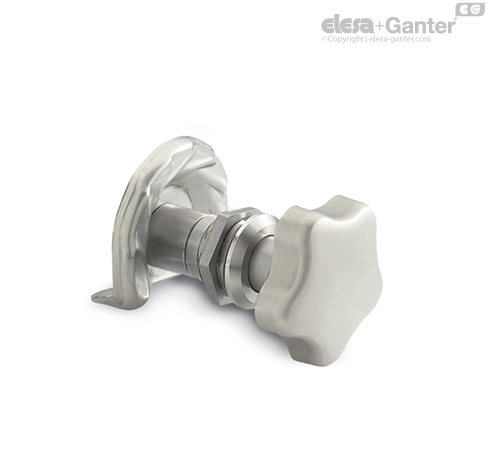

GN 119-NI Замки Нержавеющая сталь

Замки GN 119 имеют прижимной диапазон в 10 мм. Блокировка достигается путем поворота замки по часовой стрелке.

Ходовой болт из нержавеющей стали оснащен кольцевым уплотнением.

• Инструкция по эксплуатации GN 119

• Ключи GN 119.2

• Заглушки GN 120

• Открывающие ручки GN 120.1

• Список типов замков

• Классы защиты IP

• Характеристики нержавеющей стали

• Характеристики пластика





Поворачивая замок по часовой стрелке, ступенчатая дверная защелка заходит за раму и закрывает дверь.

Большое расстояние для втягивания кулачка (10 мм) позволяет этим замкам успешно использоваться на дверях с уплотнительными лентами. При выборе диапазона захвата A необходимо учитывать толщину уплотнения двери.

Чтобы установить замок, дверь должна иметь отверстие в соответствии со схематическим рисунком, с расстоянием от дверной рамы до центра отверстия 23 мм.

Корпус замка с предварительно собранным ходовым болтом установлен в отверстие спереди и удерживается на месте шестигранной гайкой. Затем с задней стороны устанавливается промежуточная вставка и кулачковая защелка, и закрепляются шестигранной гайкой.

Диаметр монтажного отверстия в дверном полотне обычно создается пробивкой или лазерной обработкой в серийном производстве.

Для серий малых размеров и стальных листов толщиной менее 2 мм используется штамп  GN 123 для листового металла.

Диаметр установочного отверстия также может быть установлен путем сверления / фрезерования, как показано на схематических чертежах.
