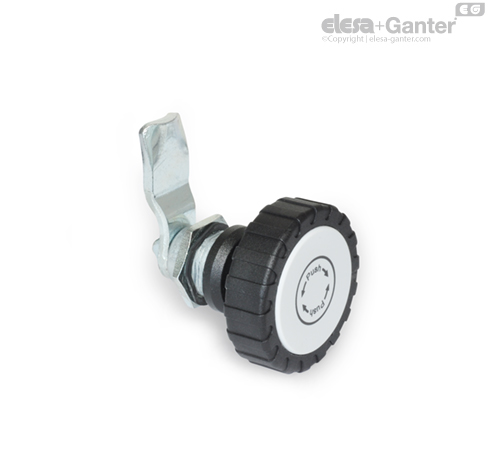

GN 115.9 Защелки с функцией блокировки Работа с незапираемыми функциональными элементами

Защелки GN 115.9 имеют надавливаемые блокираторы. В двух конечных положениях шпиндель фиксируется на месте защелкой. Устройство можно поворачивать на 90° только при нажатии на функциональный элемент, высвобождая предохранительный штифт из заблокированного положения. Эта функция надежно блокирует защелку от самостоятельного перемещения или из-за вибрации.

Скошенные края на защелке позволяют легко закрыть дверь. Защелки с различными рукоятками охватывают блокировочное расстояние A от 4 до 32 мм.

Замки GN 115.9 поставляются со свободно закрытым замком.

• Список типов защелок

• Характеристики пластика

• Ключи GN 119.2

• Заглушки GN 120

• Открывающие ручки GN 120.1

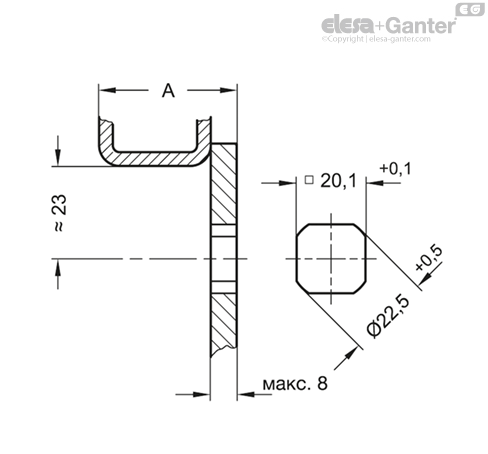

Для монтажа установите диаметр отверстия в двери, как показано на схематическом чертеже.

Будучи установленным, замок проталкивается через проделанное отверстие насквозь.С обратной стороны надевается и прикручивается шестигранная гайка.

В серийном производстве диаметр монтажного отверстия в дверном полотне обычно создается пробивкой или лазерной обработкой.

Для серий малых размеров и стальных листов толщиной менее 2 мм используется штамп  GN 123 для листового металла.

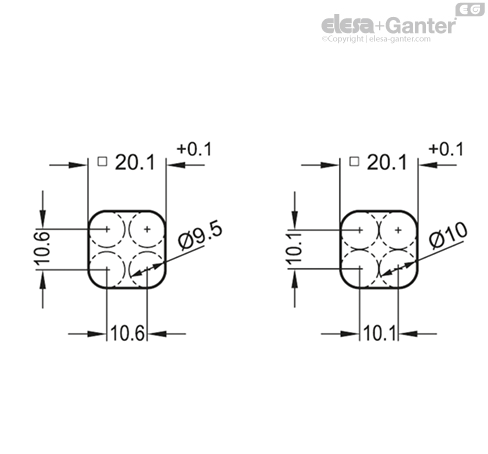

Диаметр установочного отверстия также может быть установлен путем сверления / фрезерования, как показано на схематических чертежах.
