GN-115.8-NL
GN 115.8

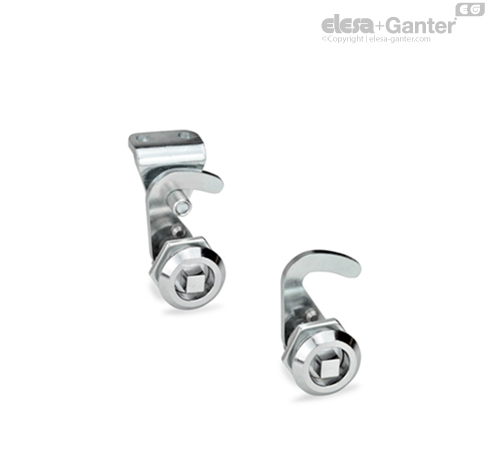

Крючковидные замки
запираемый / не запираемый
Работа с незапираемыми функциональными элементами
запираемый / не запираемый
Работа с незапираемыми функциональными элементами
Характеристики
Характеристики
Запираемые
Типы
- Тип SC: Эксплуатация с ключом (одинаковый замок)
- Тип SU: Эксплуатация с ключом (уникальный замок)
- Тип SCK: Эксплуатация с гаечным ключом (одинаковый замок)
- Тип SUK: Эксплуатация с гаечным ключом (уникальный замок)
- Тип SCT: Эксплуатация с Т- образной ручкой (одинаковый замок)
- Тип SUT: с Т-образной ручкой (различный замок)
Вариант исполнения крючка
Вариант исполнения H1: Радиус поворота R=28
Идентификационный номер
- № 1: без кронштейна замки
- № 2: с кронштейном замки
Корпус замка
Цинк, литьё под давлением
Стопорное кольцо
- хромирование CR
- с пластиковым покрытием, черный цвет, RAL 9005, текстурированная поверхность SW
Все другие детали
Оцинкованная сталь, голубая пассивация
Ключ
Нейзильбер с пластиковой ручкой
Гаечный ключ / Т- образная ручка
Пластик (полиамид ПА), чёрный матовый цвет
Применение с ключом, без закрывания
Типы
- Тип DK: Эксплуатация с треугольным шпинделем (DK7)
- Тип VK7: Эксплуатация с квадратным шпинделем A/F7
- Тип VK8: Эксплуатация с квадратным шпинделем A/F8
- Тип SCH: Эксплуатация с пазом
- Тип VDE: Эксплуатация с двойной бородкой
Вариант исполнения крючка
Вариант исполнения H1: Радиус поворота R=28
Идентификационный номер
- № 1: без кронштейна замки
- № 2: с кронштейном замки
Корпус замка
Цинк, литьё под давлением
Стопорное кольцо
- хромирование CR
- с пластиковым покрытием, черный цвет, RAL 9005, текстурированная поверхность SW
Все другие детали
Оцинкованная сталь, голубая пассивация
Работа с незапираемыми функциональными элементами
Типы
- Тип SG: Эксплуатация со звездообразной ручкой
- Тип SK: Эксплуатация с гаечным ключом
- Тип ST: Эксплуатация с Т- образной ручкой
- Тип RG: Эксплуатация с ручкой с накаткой GN 7336
- Тип KG: Эксплуатация с гаечным ключом
- Тип HG: Эксплуатация с рычагом
Вариант исполнения крючка
- Вариант исполнения H1: Радиус поворота R=28
Идентификационный номер
- № 1: без кронштейна замки
- № 2: с кронштейном замки
Корпус замка
Цинк, литьё под давлением
Стопорное кольцо
- хромирование CR
- с пластиковым покрытием, черный цвет, RAL 9005, текстурированная поверхность SW
Все другие детали
Оцинкованная сталь, голубая пассивация
Элементы управления
Пластик (полиамид PA)
чёрный цвет, матовая отделка
Крышка (тип RG, KG, HG)
светло-серый цвет
Информация
Крючковидные замки GN 115.8 с крючком и кронштейном фиксатора в основном используются для раздвижных дверей и створок. Запирающее действие происходит в радиальном направлении к оси вращения, что обеспечивает широкое разнообразие различных применений.
Доступно более 200 вариантов разных типов с различным запирающим устройством, для каждой модели ключ пронумерован.
Комплект поставки включает замок в отдельном корпусе, а также 2 ключа, съёмные в обоих конечных положениях.
По отдельному заказу
- Крючковидные замки с другой длиной А крючка
- Крючок с другим поворотным радиусом R
Инструкции по сборке и монтажу
Диаметр болта может быть перемещен на 10 мм, что облегчает приспособление блокировочного механизма на месте установки.
При фиксации болт точно расположен на оси вращения, как показано на схеме. Боковое смещение в пределах 4 мм не ухудшает надлежащее функционирование.
Угол поворота крючка обычно ограничивается 90°. В зависимости от монтажа контактного штифта, поставляемого свободным, блокирующее действие осуществляется поворотом влево или вправо. Без контактного штифта, крючок может вращаться на 360°.
Для монтажа установите диаметр отверстия в двери, как показано на схематическом чертеже.
Перед установкой крючка, блокировочный механизм сначала должен быть установлен на дверном полотне (используя прилагаемую шестигранную гайку).
В серийном производстве диаметр монтажного отверстия в дверном полотне обычно создается пробивкой или лазерной обработкой.
Для серий малых размеров и стальных листов толщиной менее 2 мм используется штамп GN 123 для листового металла.
Диаметр установочного отверстия также может быть установлен путем сверления / фрезерования, как показано на схематических чертежах.
Размеры защелки кронштейна
