GN 115.8-WOE-NL-ZD-RG
GN 115.8-WOE-NL-ZD
Крючковидные замки
78711-R,20
78710-R,10
78712-R,50
илиGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Типы
Вариант исполнения крючка
Артикул
Корпус замка
Цинковое литьё под давлением
Стопорное кольцо
Элемент управления
Пластик, полиамид (PA)
Чёрный цвет, матовая отделка
Другие компоненты
Сталь
Оцинкованная, воронёная пассивированная
Колпачок для типа RG / KG / HG
Пластик
светло-серый цвет, матовая отделка
Класс защиты IP 65

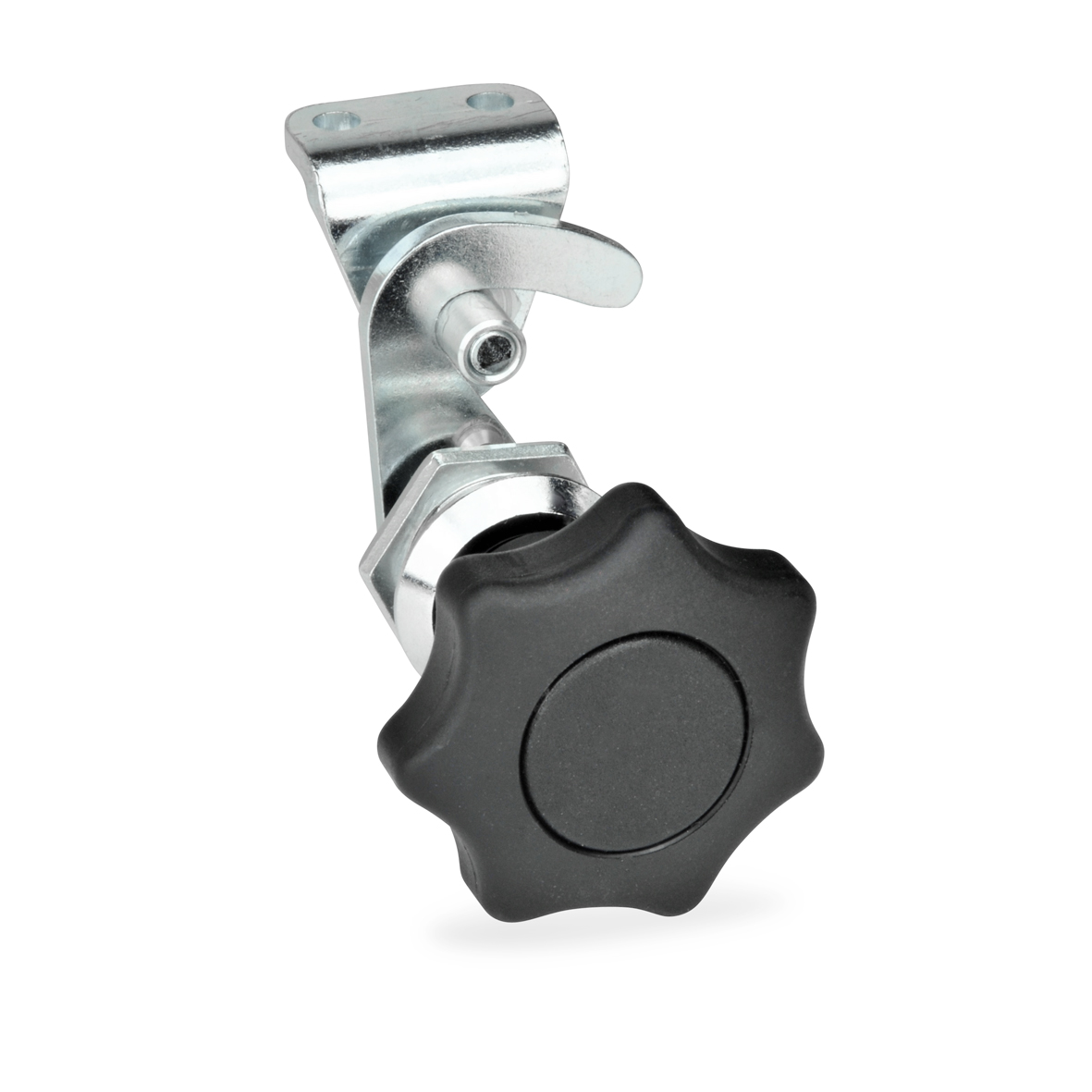

Крючковидные замки GN 115.8-WOE-NL-ZD с крючком и фиксатором в основном используются для раздвижных дверей и створок. Запирающее действие происходит в радиальном направлении к оси вращения, что обеспечивает широкое разнообразие различных применений.
Крючковидные замки GN 115.8-WOE-NL-ZD поставляются со свободновисящим крючком.
Для осуществления монтажа выполните отверстия в двери, крышке или люке, как показано на монтажном чертеже.
При серийном производстве требуемое монтажное отверстие в дверном полотне обычно выполняется пробивкой или лазерной обработкой.
Установочное отверстие также может быть создано путем сверления или фрезерования, как показано на схематических чертежах.
Для серий малых размеров и стальных листов толщиной менее 2 мм используется штамп GN 123 для листового металла.
Крючок может крепиться к замку только после установки корпуса замка в дверном полотне.
Болт кронштейна замка может быть перемещен по вертикали в пазу на ± 5 мм, что облегчает приспособление замка на месте установки.
В идеале при фиксации болт должен быть расположен на оси вращения, как показано. Боковое смещение в пределах 4 мм не ухудшает надлежащее функционирование.
Угол вращения крючка, как правило, ограничен 90°.
В зависимости от монтажа контактного штифта, поставляемого в разобранном виде, запирающее действие происходит при повороте влево или вправо.
Без контактного штифта крючок может вращаться на 360°.
